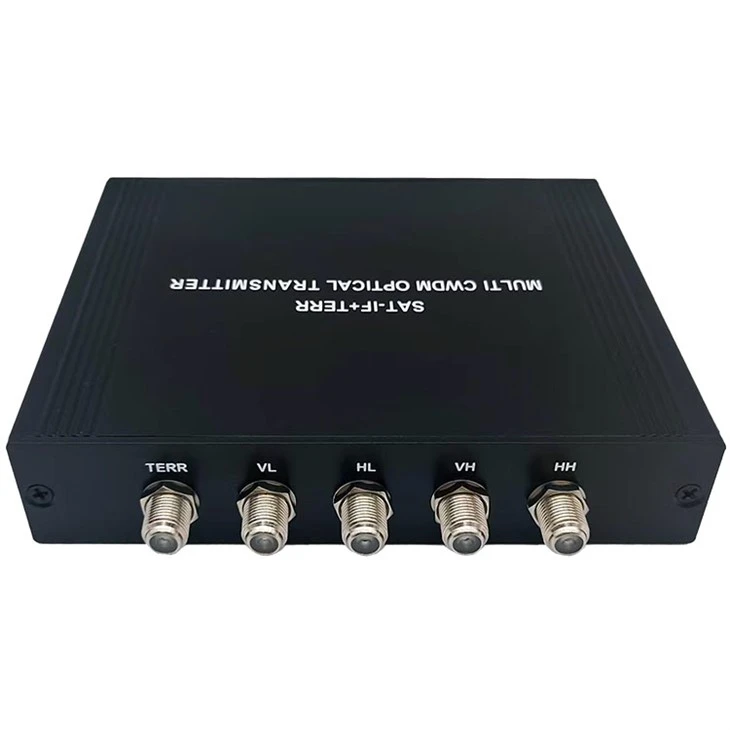

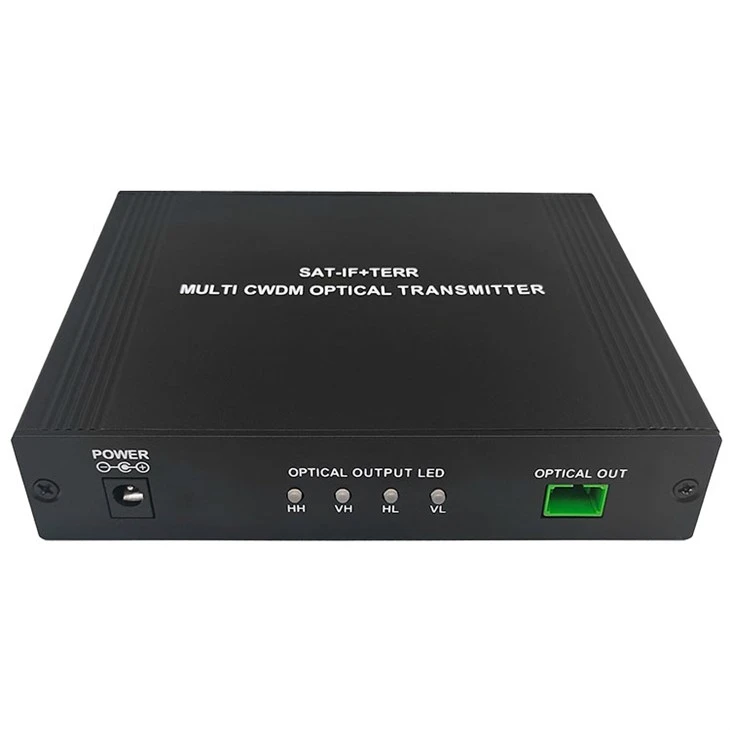

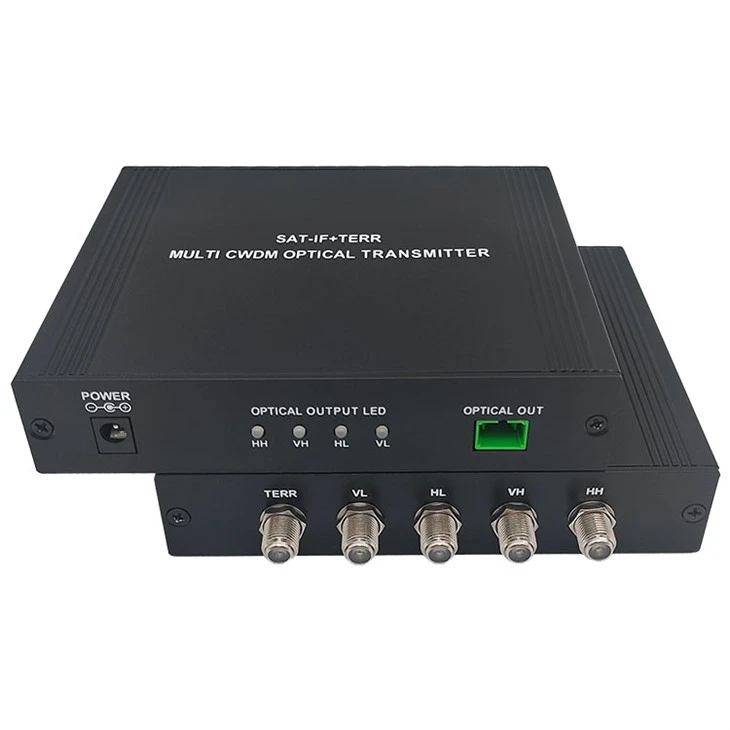

Pemancar Optikialah komponen teras sistem komunikasi optik, bertanggungjawab untuk menukar isyarat elektrik kepada isyarat optik dan menghantarnya melalui gentian optik.
Ciri-ciri
- Direka untuk sistem optik satelit
- Julat frekuensi operasi yang luas: 45-2150MHz
- Kelinearan dan kerataan yang sangat baik
- Menggunakan 1-teras gentian mod tunggal kehilangan pulangan tinggi
- Menggunakan peranti aktif penguat GaAs
- Teknologi hingar ultra rendah
- Bina-dalam CWDM, menggunakan laser pakej kecil sepaksi DFB
- Output 13/18V,0/22KHz untuk LNB berfungsi
- Pengagihan sehingga 32 nod optik
Spesifikasi
|
Parameter Optik |
TERR+SAT-IF Parameter |
||
|
Kerugian Pulangan Optik |
Lebih besar daripada atau sama dengan 45 |
Julat Kekerapan |
45~2150MHz |
|
Kuasa Optik Keluaran |
4x+3dBm |
Kerataan |
±1.5 |
|
Penyambung Optik |
SC/APC |
Tahap Keluaran(AGC) |
Lebih besar daripada atau sama dengan 80±5@TERR Lebih besar daripada atau sama dengan 78±10@SAT-JIKA |
|
Panjang Gelombang Optik Output(nm) |
1510-1570 |
C/R |
Lebih besar daripada atau sama dengan 52 |
|
Parameter lain |
CSO |
Lebih besar daripada atau sama dengan 65 |
|
|
Penyambung RF |
F-perempuan |
CTB |
Lebih besar daripada atau sama dengan 62 |
|
Bekalan Kuasa |
DC-24V |
Kerugian Pulangan |
Lebih besar daripada atau sama dengan 12 |
|
Penggunaan Kuasa(W) |
<6 |
Ketepatan 22KHz |
22±4 |
|
Dimensi(mm) |
143x110x28.8 |
Bekalan kuasa LNB |
13/18 |
