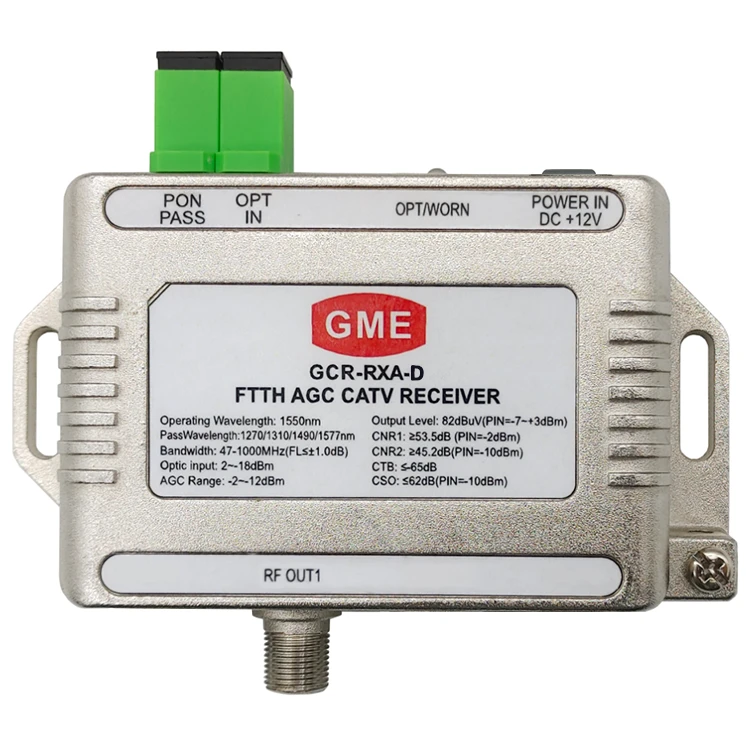

Penerima optik adalah untuk televisyen digital, gentian ke rumah. Mesin ini menggunakan tiub penerima optik kepekaan tinggi. Penyepaduan aplikasi yang fleksibel, penggunaan gentian pada rangkaian rumah. Ia Dibina-dalam CWDM, sesuai untuk sistem-serat tiga panjang gelombang tunggal, CATV beroperasi Panjang Gelombang 1550nm, lulus panjang gelombang 1270/13010/5779n dengan mudah EPON, GPON.XG(S)PON
Ciri-ciri
Spesifikasi
|
Panjang Gelombang CATV |
1550±10nm |
Rintangan RF keluaran |
75Ω |
|
|
Panjang Gelombang PON |
1270/1310/1490/1577nm |
Kerugian Pulangan Output |
Kurang daripada atau sama dengan 14dB |
|
|
Kuasa Input Optik |
-18-+2dBm |
Kerugian Pulangan Optik |
Lebih besar daripada atau sama dengan 55dB |
-9dBm Kuasa input optik, 60 saluran PAL |
|
Julat AGC Optik |
-12--2dBm |
C/CSO |
Lebih besar daripada atau sama dengan 55dB |
|
|
Port input optik CATV |
SC/APC |
C/CTB |
Lebih besar daripada atau sama dengan 55dB |
|
|
Port pemantul optik PON |
SC/PC |
MER |
Lebih besar daripada atau sama dengan 31dB |
-15dBm Kuasa input optik |
|
Penyambung RF |
Jenis Imperial F |
Voltan Masukan |
+12V |
|
|
Kekerapan |
47-1000MHz |
Pelesapan Kuasa |
Kurang daripada atau sama dengan 2W |
|
|
Kerataan |
Kurang daripada atau sama dengan ±1.25dB |
Suhu |
-10-+50 darjah |
|
|
Tahap Output RF (dalam julat AGC) |
Lebih besar daripada atau sama dengan 80dBuV |
Dimensi |
73×60×23 (L×W×H) mm |
|
Senarai model
|
Model |
Lulus Panjang Gelombang |
Mencerminkan Panjang Gelombang |
Antara Muka Lulus |
Antara muka keluar RF |
DC-masuk |
|
GCR-4RXA-F |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
4 |
F-Perempuan:12V 300mA |
|
GCR-2RXA-F |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
2 |
F-Perempuan:12V 300mA |
|
GCR-RXA-F |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
1 |
F-Perempuan:12V 300mA |
|
GCR-4RXU-F |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
4 |
F-Perempuan:12V 300mA |
|
GCR-2RXU-F |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
2 |
F-Perempuan:12V 300mA |
|
GCR-RXU-F |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
1 |
F-Perempuan:12V 300mA |
|
GCR-4RXA-D |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
4 |
DC-005:12V 300mA |
|
GCR-2RXA-D |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
2 |
DC-005:12V 300mA |
|
GCR-RXA-D |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
1 |
DC-005:12V 300mA |
|
GCR-4RXU-D |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
4 |
DC-005:12V 300mA |
|
GCR-2RXU-D |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
2 |
DC-005:12V 300mA |
|
GCR-RXU-D |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
1 |
DC-005:12V 300mA |
