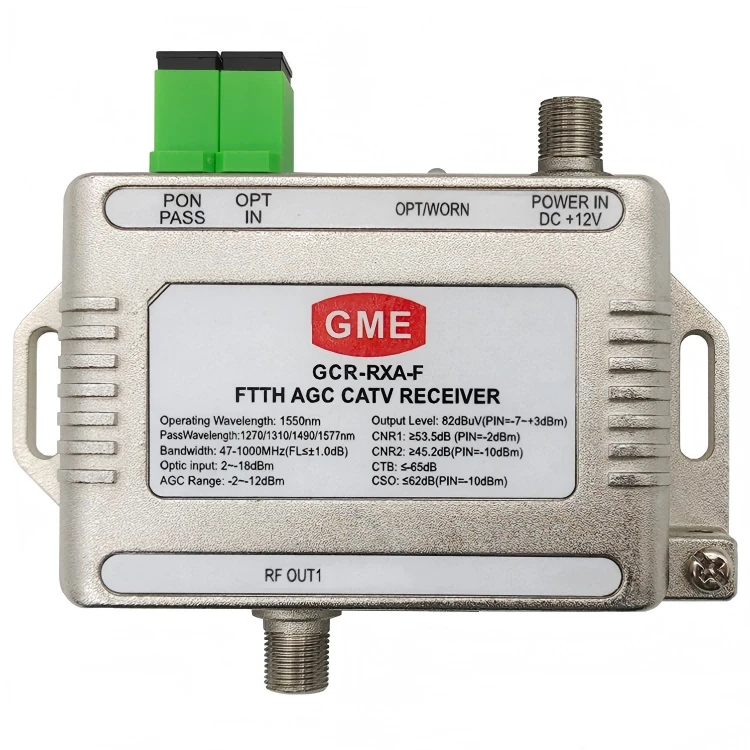

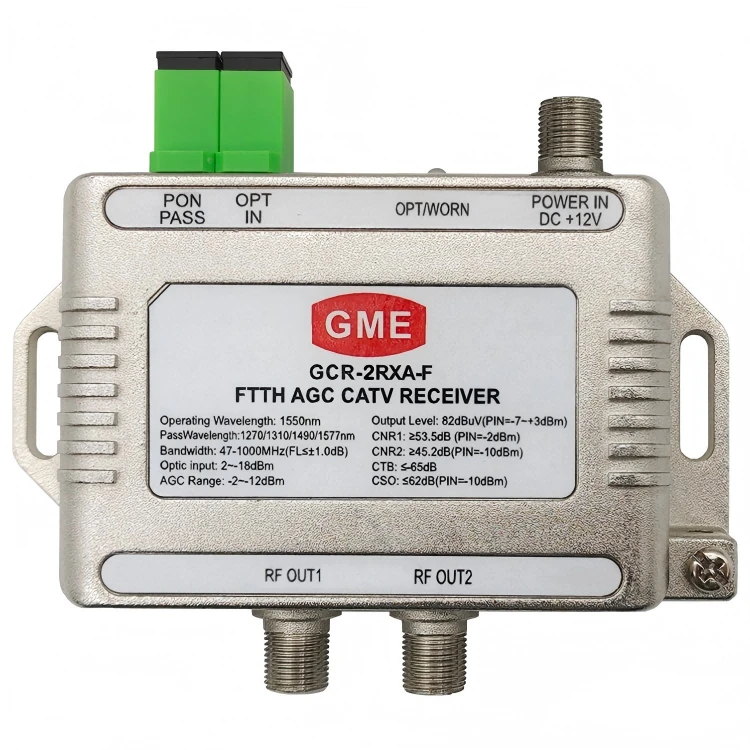

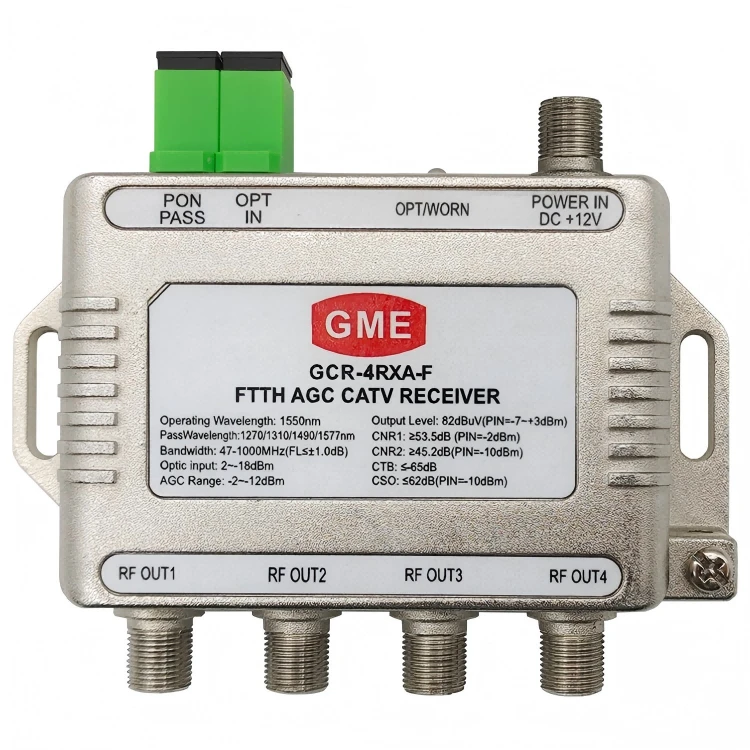

Pengenalan:
Penerima optik adalah untuk televisyen digital, serat ke rumah . Mesin ini mengamalkan tiub penerima optik sensitiviti tinggi . integrasi aplikasi fleksibel, penggunaan serat ke rangkaian rumah .
Ia terbina dalam CWDM, sesuai untuk sistem panjang gelombang triple serat tunggal, panjang gelombang operasi CATV 1550nm, lulus panjang gelombang 1270/1310/1490/1577nm, dengan mudah boleh menghubungkan onu epon, gpon . xg (s)
- Jarak penghantaran sehingga 20km
- Bunyi bising tambahan
- Rentang kuasa optik yang dinamik luas: Dalam pin =-16, mer lebih daripada atau sama dengan 36dB
- XG (S) PON, GPON, EPON, yang bersesuaian dengan teknologi FTTX PON
- Boleh menjimatkan sejumlah besar sumber kuasa optik, sangat mengurangkan kos konfigurasi rangkaian
- Dalam jalur lebar 47 ~ 1000MHz, semuanya dengan ciri kebosanan yang sangat baik (FL kurang daripada atau sama dengan ± 1db)
- Kes logam, menawarkan perlindungan untuk peranti sensitif optoelektronik
- Tahap output yang tinggi, boleh digunakan oleh banyak pengguna
- Makan Kuasa Rendah, Prestasi Tinggi, Prestasi Kos Tinggi
- Perlindungan lonjakan 6kV di semua pelabuhan
- Sokong 4 RF keluar Max
Spesifikasi
|
Panjang gelombang CATV |
1550 ± 10nm |
Output RF Rintangan |
75Ω |
|
|
Panjang gelombang pon |
1270/1310/1490/1577NM |
Kerugian pulangan output |
Kurang daripada atau sama dengan 14db |
|
|
Kuasa input optik |
-18-+2 dbm |
Kehilangan pulangan optik |
Lebih besar daripada atau sama dengan 55db |
-9 dbm kuasa input optik, 60 saluran PAL |
|
Julat AGC Optik |
-12--2 dbm |
C/cso |
Lebih besar daripada atau sama dengan 55db |
|
|
Port input optik CATV |
SC/APC |
C/ctb |
Lebih besar daripada atau sama dengan 55db |
|
|
Pon optik mencerminkan pelabuhan |
SC/PC |
Mer |
Lebih besar daripada atau sama dengan 31db |
-15 dbm kuasa input optik |
|
Penyambung RF |
Jenis Imperial F. |
Voltan input |
+12V |
|
|
Kekerapan |
47-1000 MHz |
Pelesapan kuasa |
Kurang daripada atau sama dengan 2W |
|
|
Kebosanan |
Kurang daripada atau sama dengan ± 1.25db |
Suhu |
-10-+50 darjah |
|
|
Tahap output RF (dalam julat AGC) |
Lebih besar daripada atau sama dengan 80dbuv |
Dimensi |
73 × 60 × 23 (L × W × H) mm |
|
Senarai model
|
Model |
Lulus panjang gelombang |
Mencerminkan panjang gelombang |
Lulus antara muka |
Antara muka RF |
DC-in |
|
Gcr -4 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-Female: 12V 300mA |
|
Gcr -2 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-Female: 12V 300mA |
|
GCR-RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-Female: 12V 300mA |
|
Gcr -4 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-Female: 12V 300mA |
|
Gcr -2 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-Female: 12V 300mA |
|
Gcr-rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-Female: 12V 300mA |
|
Gcr -4 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
DC -005: 12V 300mA |
|
Gcr -2 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
DC -005: 12V 300mA |
|
GCR-RXA-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
DC -005: 12V 300mA |
|
Gcr -4 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
DC -005: 12V 300mA |
|
Gcr -2 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
DC -005: 12V 300mA |
|
GCR-RXU-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
DC -005: 12V 300mA |
