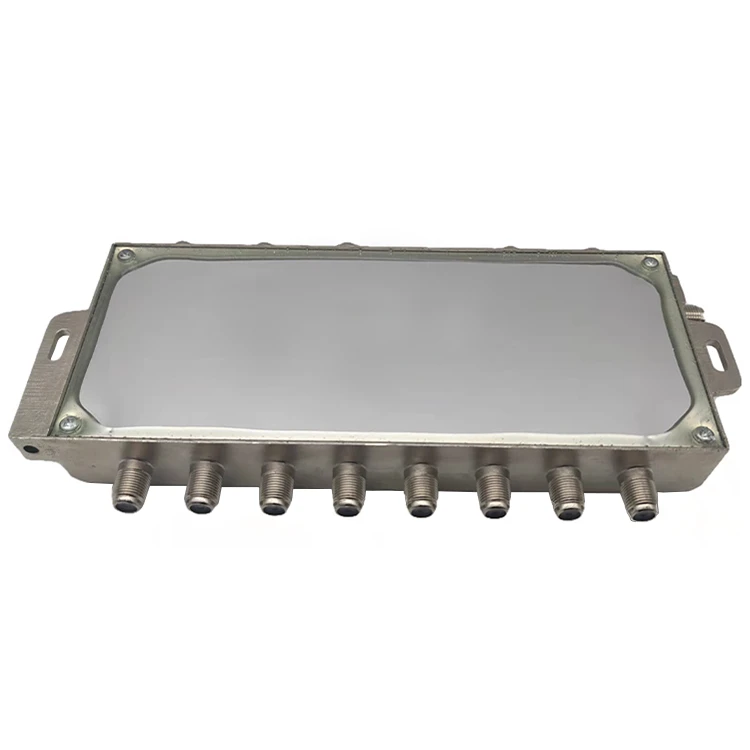

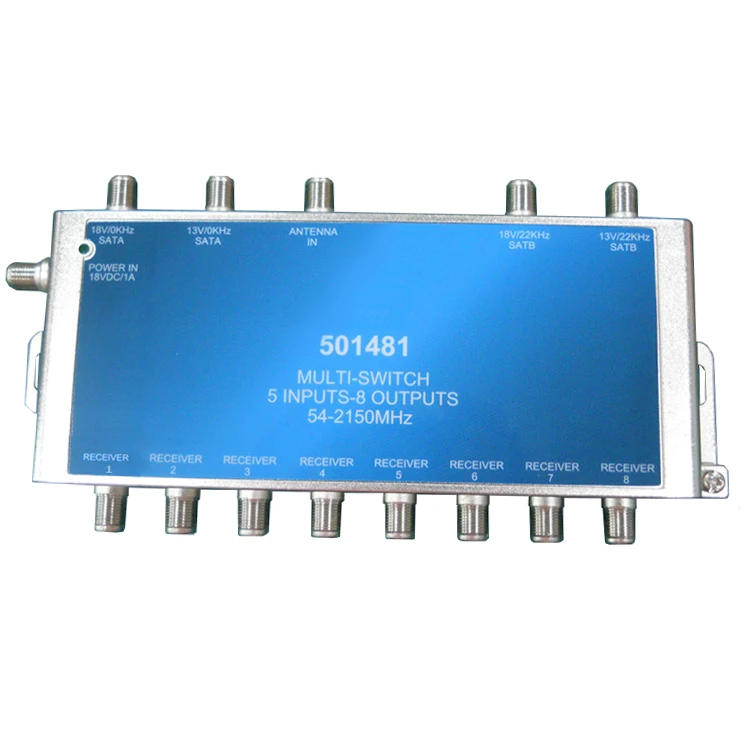

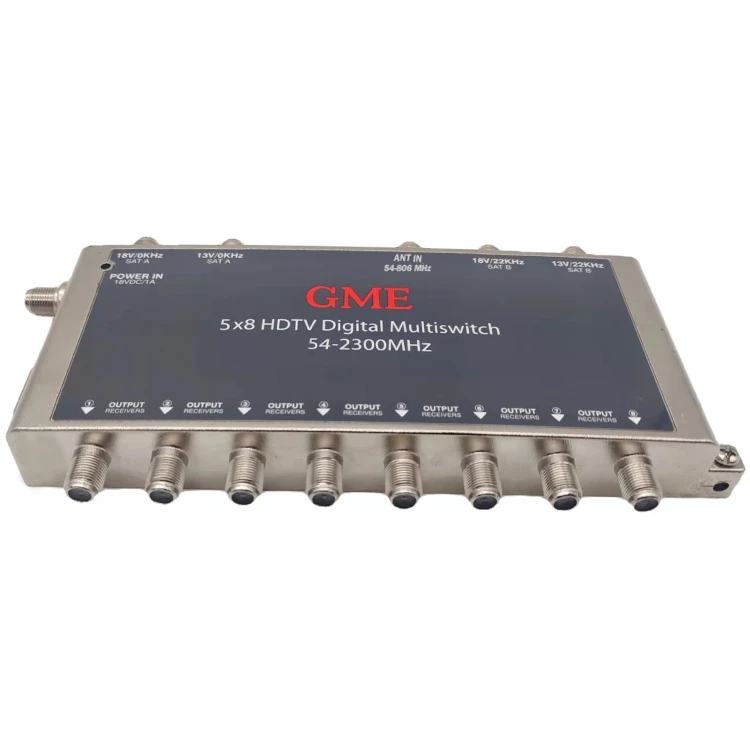

Suis Berbilang Digital HDTV 5×8 (suis matriks digital definisi tinggi 5-input × 8-output)ialah peranti pengedaran isyarat audio-video profesional. Ia secara fleksibel mengarahkan 5 sumber input-definisi tinggi (seperti set-kotak atas, pemain Blu-ray, komputer, dll.) kepada 8 peranti paparan (seperti televisyen, projektor, monitor).
Ciri-ciri
- 5 input & 8 output
- Setiap LNB boleh dikuasakan melalui Multiswitch dengan menggunakan penyesuai kuasa yang disambungkan ke multi suis.
- Setiap penerima satelit yang disambungkan boleh memilih program sama ada dalam Kekutuban Menegak atau dalam Kekutuban Mendatar dengan menggunakan kemudahan pemilihan kekutuban yang dibina dalam setiap penerima individu iaitu 13V/18V & 22KHz HIDUP/MATI.
Spesifikasi
| spesifikasi/Model | 4058/4058-MN | 4058-22KHz |
| Input Freq.Julat(ANTIn) | 40-806 MHz | 40-806 MHz |
| Julat Kekerapan Input (LNB Dalam) | 950-2150 MHz | 950-2150 MHz |
| Keluaran | 40-2150 MHz | 40-2150 MHz |
| Kehilangan Sisipan 40-216 MHz | -3dB | -3 dB |
| 217-806 MHz | -2 dB | -2dB |
| 950-1750 MHz | 2dB | 2dB |
| 1751-2150 MHz | 0dB | 0 dB |
| Kerataan 40-216 MHz | ±2 dB | ±2dB |
| 217-806 MHz | ±2.5dB | ±2.5dB |
| 950-1750 MHz | ±3.0 dB | ±3.0 dB |
| 1751-2150 MHz | ±3.0 dB | ±3.0 dB |
| Pengasingan Sat In to Sat dalam 950-2150 MHz | -35 dB | -35 dB |
| Pengasingan Keluar kepada Keluar 40-806 MHz | -25 dB | -25 dB |
| 950-2150 MHz | -30 dB | 30 dB |
| Polarisasi silang 950-1750 MHz | 35 dB | 35dB |
| 1751-2150 MHz | -30 dB | -30 dB |
| Pengasingan B/W 950MHz&860MHz Sat Port | -25dB | -25 dB |
| 860MHz &950MHz Ant Port | ||
| Pulangan Kehilangan Semut Dalam 40-806 MHz | -10 dB | -10 dB |
| Sat In 950-2150 Mhz | -10 dB | -10 dB |
| Output 40-806 MHz | -10 dB | -10 dB |
| 950-1450 MHz | -10 dB | -10 dB |
| 1451-2000 MHz | -10 dB | -10 dB |
| 2001-2150 MHz | -6 dB | -6 dB |
| Keupayaan Input Port Semut Mampatan 1dB Input CH3 |
103dBμV | 103dBμV |
| Keupayaan Input Port Sat Mampatan 1dB 950MHzInput |
96dB μV | 96dBμV |
| DC Pass Sat In | 400 mA | 400 mA |
| Penyambung (semua port) | F-Perempuan | F-Perempuan |
| Suis Voltan LNBA(18V/OKHz) | 15.5 VDC-19.5 VDC | 15.5 VDC-19.5 VDC |
| LNB B(18V/22KHz) | 15.5 VDC-19.5 VDC | 15.5 VDC-19.5 VDC |
| LNB C(14V/22KHz) | 12.5 VDC-14.0 VDC | 12.5 VDC-14.0 VDC |
| LNBD(14V/OKHz) | 12.5 VDC-14.0 VDC | 12.5 VDC-14.0 VDC |

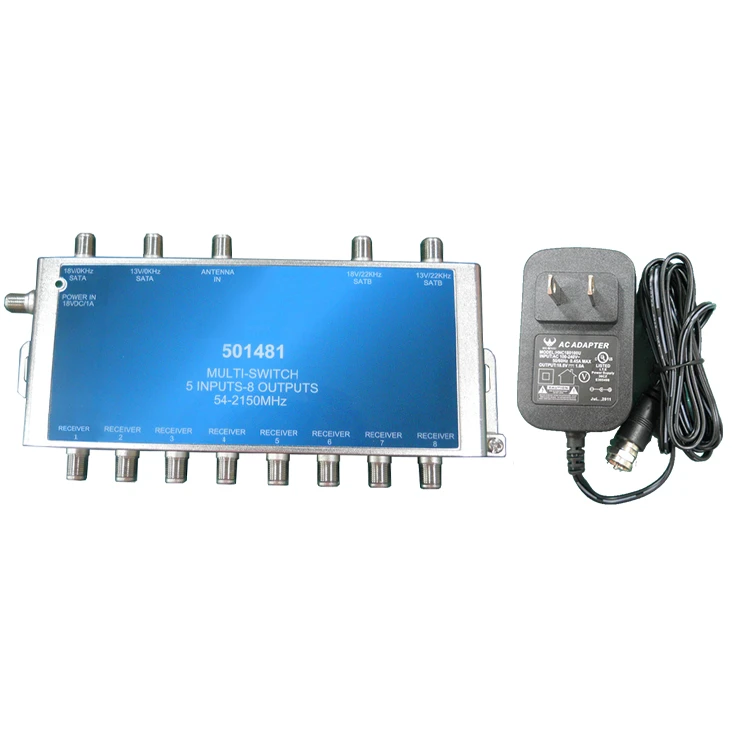

| Input Kuasa Penyesuai | 120VAC/60Hz | 120VAC/60Hz |
| Output Kuasa Penyesuai | 24VDC/1000mA W/PTC | 24VDC/1000mA W/PTC |
| 22KHz Signal Frog &lified di LNB Input 22KHz pada |
22±4KHz 650±250mVp-p |
