Penerangan

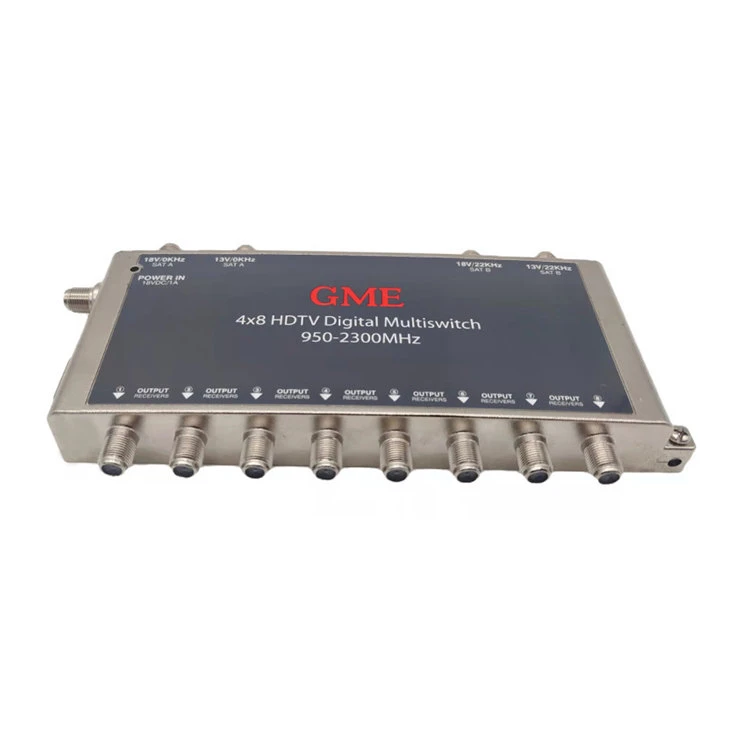

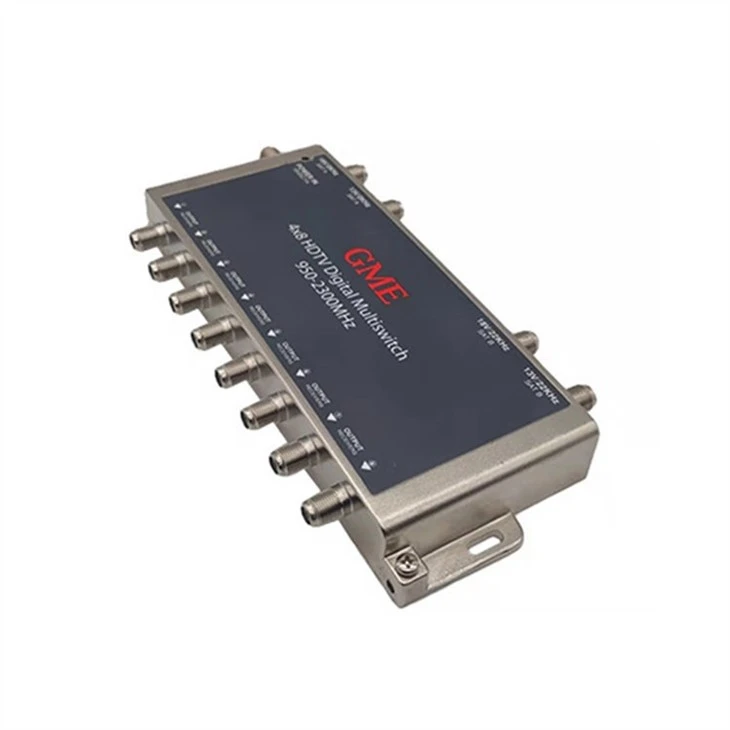

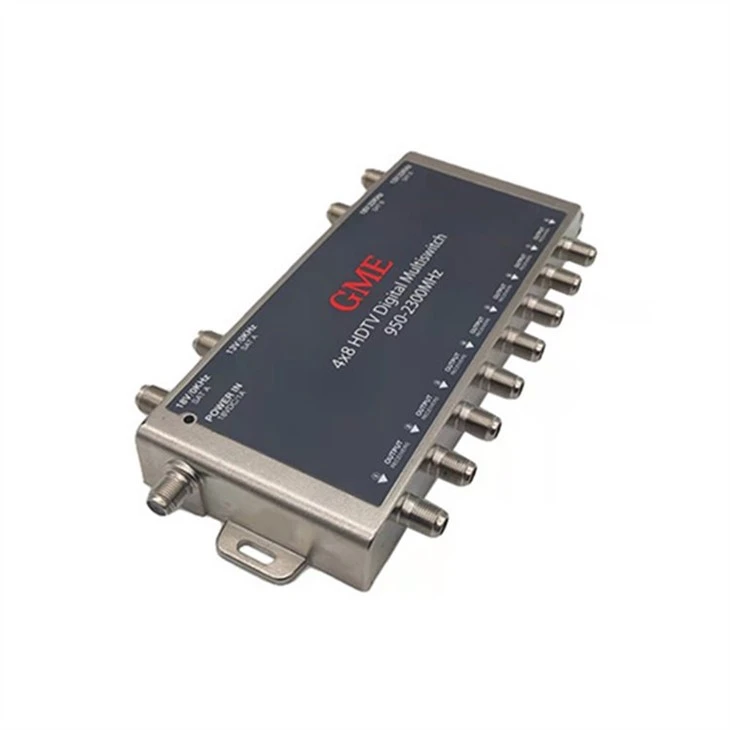

• Suis Berbilang Digital HDTV 4x8 dimeterai supaya ia boleh digunakan sama ada di dalam atau di luar rumah. Ia beroperasi dalam julat suhu yang melampau dari -34 darjah hingga +60 darjah . Ia mengandungi penunjuk kuasa-untuk membantu pemasangan atau penyelesaian masalah.

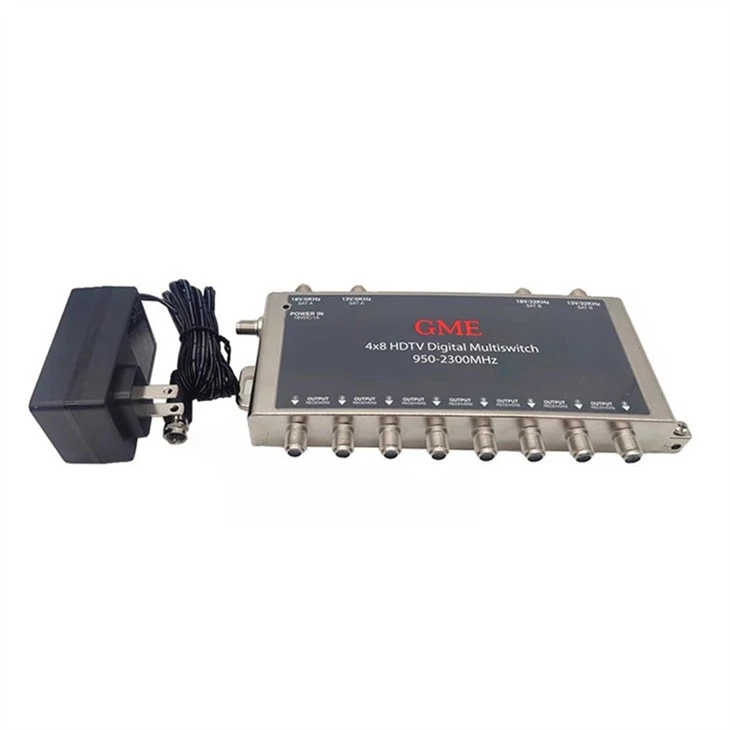

• Modul AC/DC dilengkapi dengan-pemutus litar terma boleh laras semula untuk melindungi daripada kerosakan akibat pintasan semasa pemasangan.

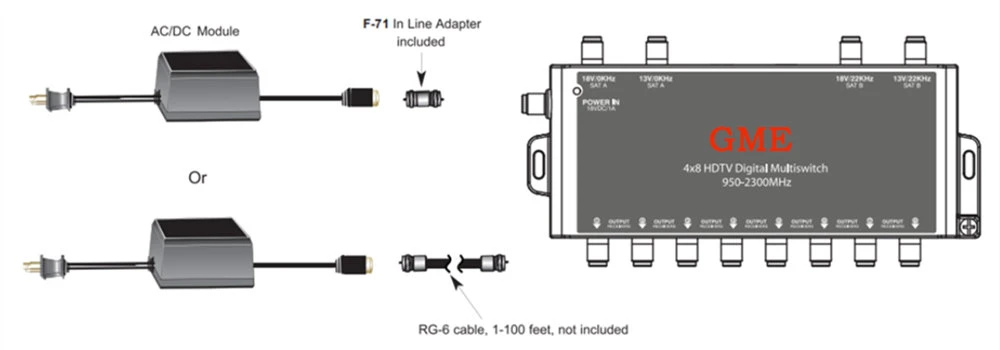

• Modul AC/DC direka bentuk untuk sambungan ke 4048 Multiswitch secara langsung atau dari jauh melalui kabel RG-6 yang biasa tersedia, sehingga 100 kaki. Penyesuai F-71 FF disertakan.

Suis ini membolehkan anda menambah 5-8 penerima pada hidangan satelit Shaw Direct anda yang sedia ada.

Sambungkan sehingga lapan penerima satelit Shaw Direct atau FTA di rumah anda dengan 4x8 HDTV Digital Multiswitch.

Letakkan televisyen di semua bilik kegemaran anda dengan suis berbilang berkualiti tinggi yang diluluskan untuk digunakan dengan sistem satelit Shaw Direct.

- Sambungkan sehingga lapan penerima satelit ke cakera satelit berbilang-tunggal anda dengan empat LNBF atau dua hidangan satelit berasingan setiap satu dengan LNBF keluaran dwi.

- F-bekalan kuasa sambungan.

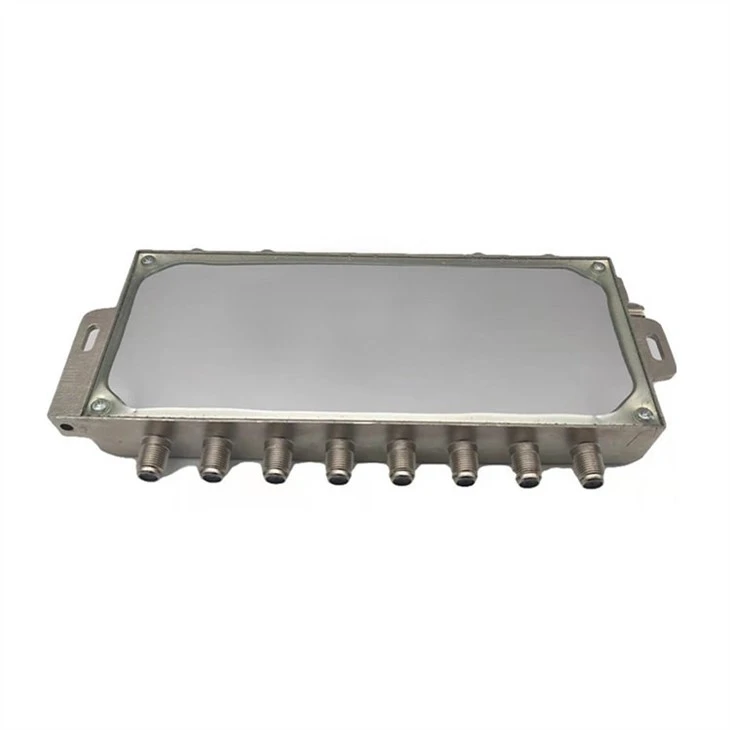

- Suis kalis air yang lasak boleh digunakan di dalam atau di luar rumah.

NOTA: Multiswitch tidak bertujuan untuk digunakan sebagai pembahagi. Semua 4 wayar sepaksi dari piring satelit anda MESTI disambungkan untuk suis berbilang ini berfungsi dengan baik.

Spesifikasi

Tempat Asal: Guangdong, China
Nombor Model: GDMS-002 (4048)
ITEM	TYPICAL	HAD QC	SYARAT UJIAN
1. FREQ. RANGKAIAN
INPUT JIKA KEKERAPAN		950 ~ 2300 MHz
2. KEHILANGAN Sisipan	1 dB	- 0.5 dB MAX.	950 ~ 1450 MHz
	- 1.5 dB	- 2.5 dB MAX.	1451 ~ 2150 MHz
	-2.5 dB	-3.0 dB MAX	2151~2300MHz
3. KERAS	4 dB	6 dB MAX. (±3 dB)	950 ~ 1450 MHz
4. PENGASINGAN	6 dB	8 dB MAX. (±4 dB)	1451 ~ 2300 MHz
DUDUK MASUK KE DUDUK	- 35 dB	- 30 dB MIN.	950 ~ 2300 MHz
KELUAR KE LUAR	- 30 dB	- 25 dB MIN.	950 ~ 2300 MHz
POLARIZATION RENTAS SATELIT SAMA	- 30 dB - 27 dB	- 26 dB MIN. - 25 dB MIN	950 ~ 1450 MHz 1451 ~ 2300 MHz
SAELLITE YANG BERBEZA	- 35 dB - 27 dB	- 30 dB MIN - 25 dB MIN	950 ~ 1450 MHz 1451~ 2300 MHz
5. RUGI PULANG
INPUT	- 10 dB	- 8 dB MIN.	950 ~ 1450 MHz
INPUT	- 10 dB	- 7 dB MIN.	1451 ~ 2300 MHz
OUTPUT	- 10 dB	- 8 dB MIN	950 ~ 1450 MHz
OUTPUT	- 8 dB	- 6 dB MIN.	1451 ~ 2300 MHz
6.KEUPAYAAN INPUT
PEMAMPATAN 1 dB	102 dBuV	100 dBuV maks	950 MHz INPUT
7. TITIK SUIS LHCP/RHCP		14.0 ~ 14.7VDC
8. MULTI-SW 22KHz POINT SWITCHING 9. MULTI-SWITCHING TIME		150-300mVp-p 3 uS MAX.	Isyarat UJIAN GELOMBANG SINUS NO MEKANIKAL
10. OUTPUT Isyarat 22KHz
FREQ PERWATAKAN.		22 ± 4 KHz
AMPLITUD		650 ± 250mVp-p
11. PENGGUNAAN SEMASA		90mA MAX.	SETIAP PENGGUNAAN RX PORT
12. VOLTAN / BIAS ARUS VOLTAN BIAS LNB TETAP DIPERLUKAN DI/DARI MULTI-SW 8 DIJANGKA Julat LOAD SEMASA
PORT 13V/0KHz dan 13V/22KHz	150-200mA	0 ~ 300 mA	12.8V ~ 13.5VDC
PORT 18V / 0KHz dan 18V / 22KHz	150-200mA	0-450mA	17.9V-18.9VDC
13. PENGHUBUNG		JENIS "F" PEREMPUAN	SEMUA PELABUHAN
14. KUASA SUSUAI
INPUT		100/240VAC 50/ 60 Hz
OUTPUT		18VDC / 1A
