Penerangan

• Julat frekuensi jalur lebar 40 hingga 2300MHz SMD berprestasi tinggi-bercetak berlapis-reka bentuk papan litar memastikan port tinggi-ke-pengasingan port untuk menyediakan perlindungan pembawa palsu dan untuk meminimumkan interaksi saluran yang tidak diingini, mengurangkan herotan gambar.

• 3X4 Digital Multiswitch Port kehilangan pulangan keluaran tinggi yang direka khusus untuk rangkaian MDU dan aplikasi berbilang pelanggan mengurangkan pantulan mikro, meningkatkan pemulihan data dan merendahkan herotan harmonik.

• Reka bentuk antara muka penyambung jenis F-yang ringkas menyediakan isyarat satelit dan antena untuk dihalakan ke 4 atau 8 output.

• Matriks diod PIN berprestasi tinggi-tinggi mengurangkan masa pemindahan polariti dan artifak digital yang memberikan kualiti gambar yang konsisten.

• Isyarat antena bergabung dengan satelit pada output (beberapa model), menghapuskan gabungan luaran, mengurangkan kos dan kekacauan.

• Serasi dengan perkhidmatan satelit Terus ke Rumah yang menyediakan pensuisan voltan dan nada untuk pemilihan kekutuban.

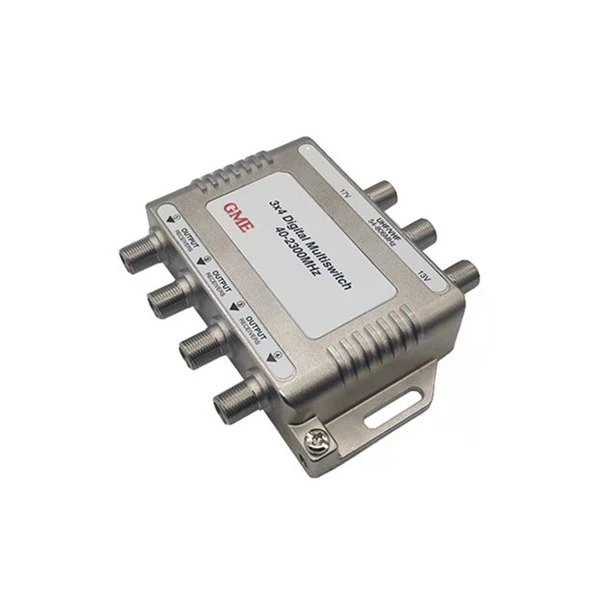

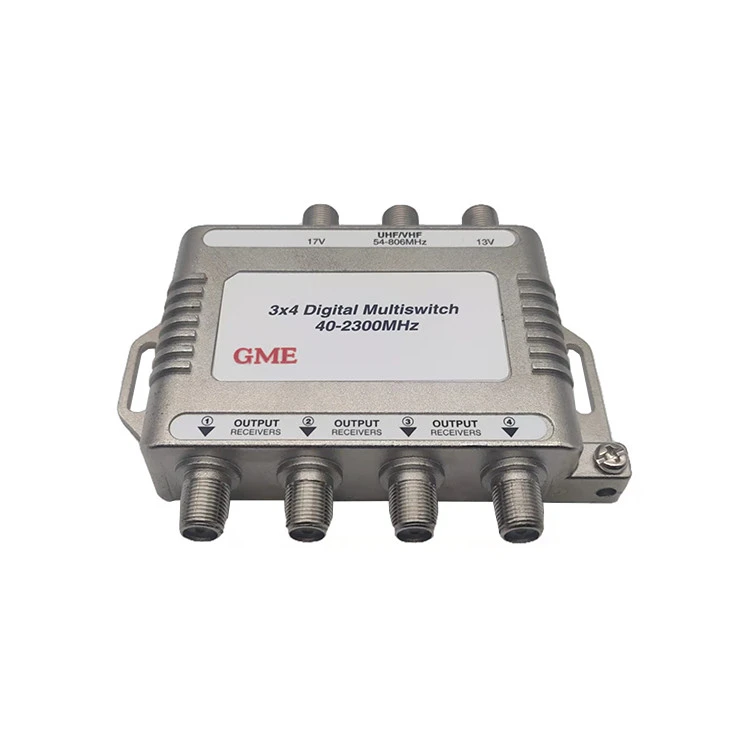

• 3X4 Digital Multiswitch yang serasi dengan Dish dan DirectV.

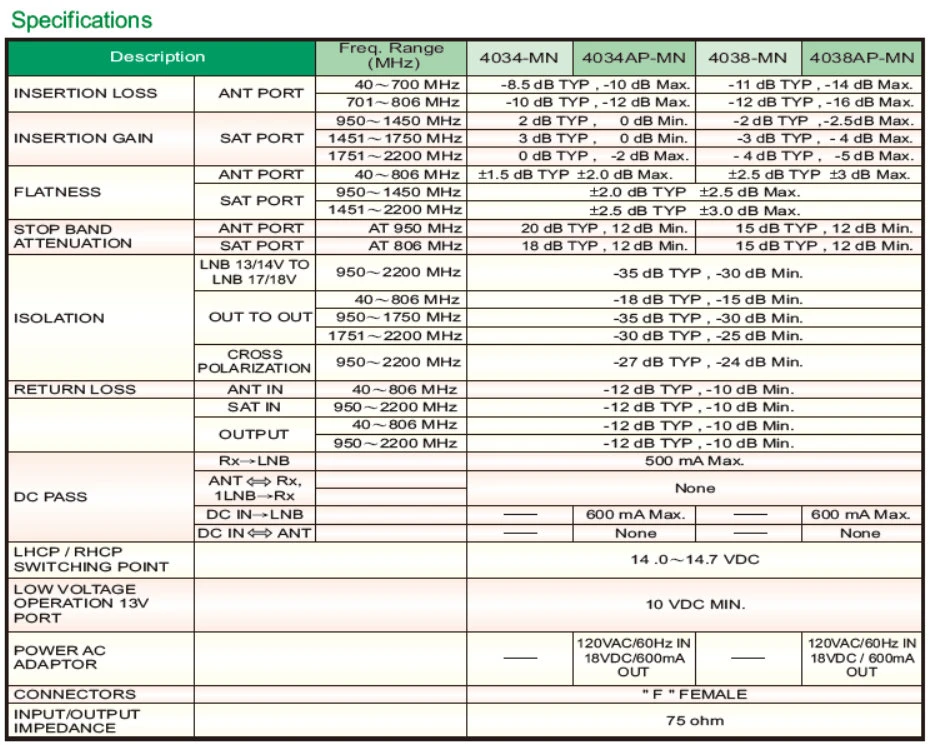

Spesifikasi

Tempat Asal: Guangdong, China

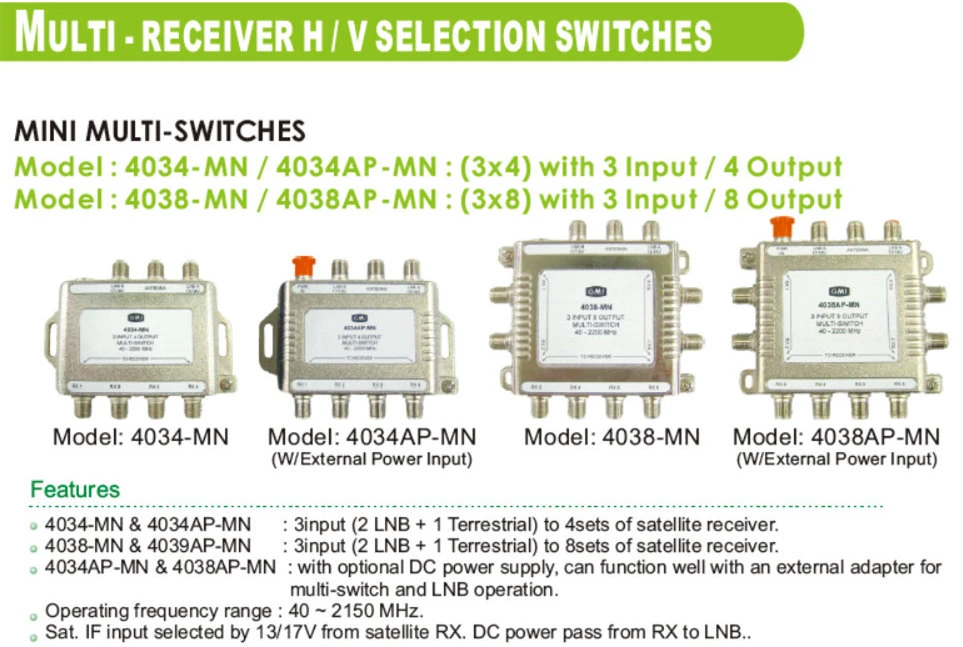

NO. MODEL: GDMS-001 (4034MN)
Penerangan		Kekerapan Julat (MHZ)
KEHILANGAN Sisipan	PELABUHAN SEMUT	40~700 MHz	-8.5 dB TYP, -10 dB Maks.
KEHILANGAN Sisipan	PELABUHAN SEMUT	701~806 MHz	-10 dB TYP, -12 dB Maks.
PEROLEHAN Sisipan	PELABUHAN SAT	950~1450 MHz	2 dB TYP, O dB Min.
		1451~1750 MHz	3 dB TYP, O dB Min.
		1751~2200 MHz	0 dB TYP, -2 dB Maks.
KEDAPAT	PELABUHAN SEMUT	40~806 MHz	±1.5 dB TYP +2.0 dB Maks.
	PELABUHAN SAT	950~1450 MHz	+2.0 dB TYP +2.5 dB Maks.
	PELABUHAN SAT	1451~2200 MHz	+2.5 dB TYP ±3.0 dB Maks.
STOP BAND	PELABUHAN SEMUT	PADA 950 MHz	20 dB TYP, 12 dB Min.
ATENUATION	PELABUHAN SAT	PADA 806 MHz	18 dB TYP, 12 dB Min.
PENGASINGAN	LNB 13/14V KE	950~2200 MHz	-35 dB TYP, -30 dB Min.
	LNB 17/18V	950~2200 MHz	-35 dB TYP, -30 dB Min.
	KELUAR KE LUAR	40~806 MHz	-18 dB TYP, -15 dB Min.
		950~1750 MHz	-35 dB TYP, -30 dB Min.
		1751~2200 MHz	-30 dB TYP, -25 dB Min.
	SALIB	950~2200 MHz	-27 dB TYP, -24 dB Min.
	POLARIZATION	950~2200 MHz	-27 dB TYP, -24 dB Min.
RUGI PULANG	SEMUT DALAM	40~806 MHz	-12 dB TYP, -10 dB Min.
	DUDUK DALAM	950~2200 MHz	-12 dB TYP, -10 dB Min.
	OUTPUT	40~806 MHz	-12 dB TYP, -10 dB Min.
	OUTPUT	950~2200 MHz	-12 dB TYP, -10 dB Min
LULUS DC	Rx-LNB		500 mA Maks.
	ANTRx,		tiada
	1LNB→Rx		tiada
	DC DALAM-LNB
	DC INANT		-
LHCP/RHCP			14.0~14.7 VDC
TITIK BERTUKAR			14.0~14.7 VDC
VOLTAN RENDAH			10 VDC MIN.
OPERASI 13V
PELABUHAN
KUASA AC	-
PENYESUAIAN	-
PENGHUBUNG	"F" PEREMPUAN
INPUT/OUTPUT	75 ohm
IMPEDAN	75 ohm
