Penerangan

DBS, OTA, CATV, penguat berkuasa talian 54 hingga 3000 MHz dengan perolehan hadapan dan sub-jalur 2 hingga 42 MHz pulangan pasif.

SITUASI

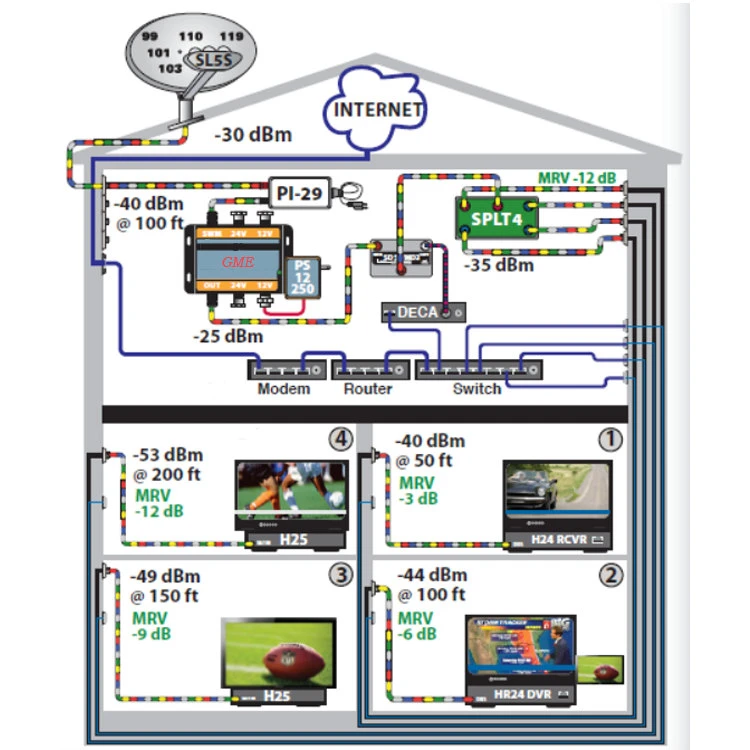

Output suis LNB atau DBS dibahagikan kepada beberapa bilik atau pangsapuri dan tahap isyarat penerima adalah rendah di lokasi yang jauh.

PENYELESAIAN

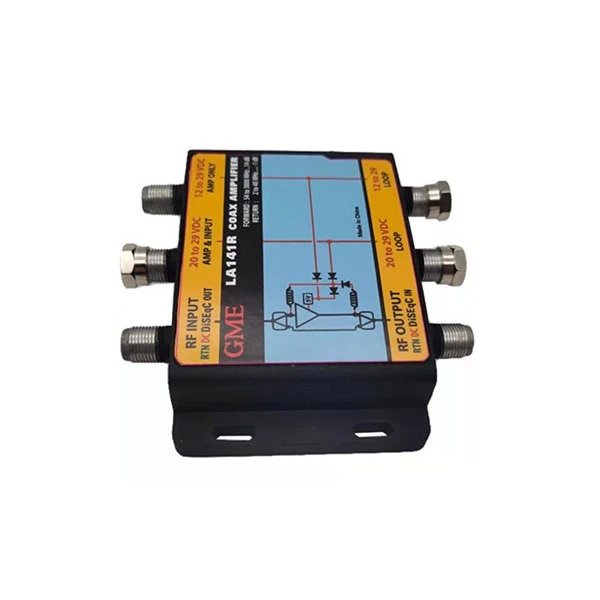

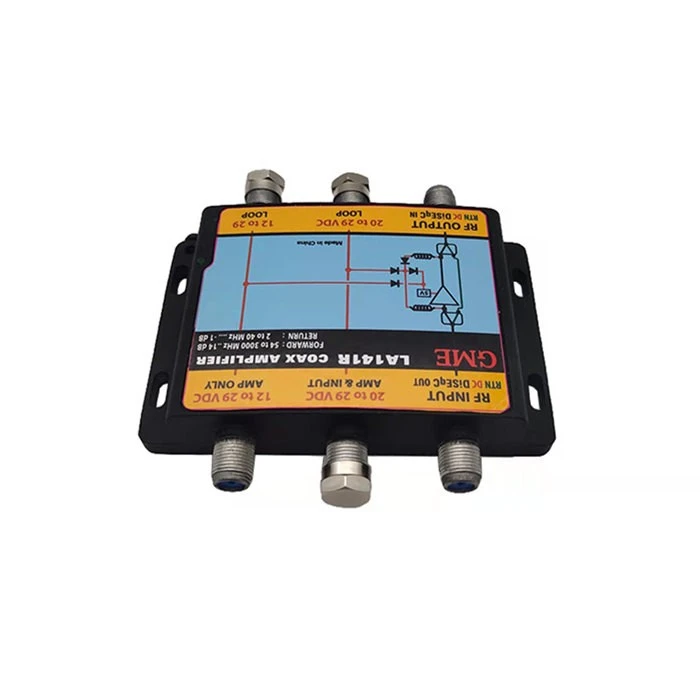

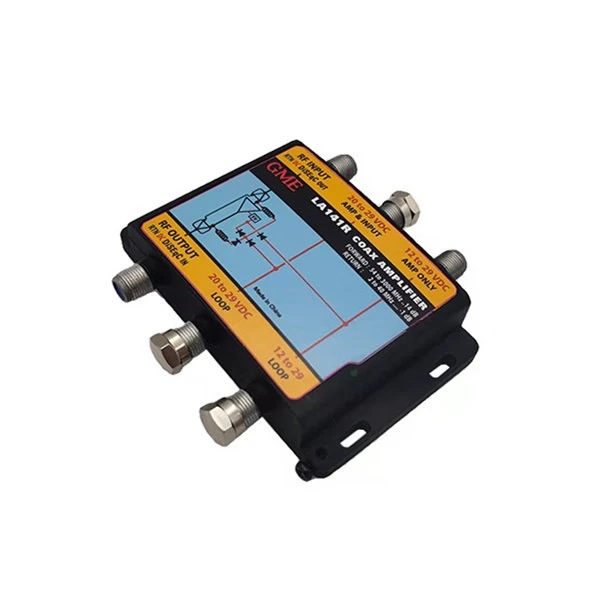

Penguat Talian Sambungan Model LA141R SWM meningkatkan kabel dan paras isyarat DBS daripada menetapkan kehilangan 150 kaki RG-6 semasa menghantar modem data dan isyarat kawalan penerima daripada penerima ke suis.

Spesifikasi

Tempat Asal: Guangdong, China
Nombor Model: GDAMP-024 (LA141R-TA)
ITEM	TYPICAL	HAD QC	SYARAT UJIAN
FREQ. RANGKAIAN
JALAN PULANG			2 ~ 42 MHz
LALUAN HADAPAN			54 ~ 3000 MHz
DAPATKAN	+4.8 dB	+4 dB MIN.	54 MHz
	+8 dB	+6 dB MIN.	100 MHz
	+11 dB	+9 dB MIN.	950 MHz
	+13 dB	+11 dB MIN.	1450 MHz
	+14 dB	+12 dB MIN.	2150 MHz
	+15 dB	+13 dB MIN.	2400 MHz
	+14 dB	+12 dB MIN.	3000 MHz
KEHILANGAN Sisipan	-3.8 dB	-4.8 dB MAKS.	2 ~ 42 MHz
RUGI PULANG
INPUT	-13 dB	-11 dB MIN.	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 100 MHz
	-15 dB	-12 dB MIN.	101 ~ 1450 MHz
	-12 dB	-10 dB MIN.	1451 ~ 3000 MHz
OUTPUT	-13 dB	-11 dB MIN.	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 3000 MHz
KEUPAYAAN INPUT (MAMPATAN 1dB)
	113dBuV	111dBuV MIN.	PADA 250 MHz INPUT
	112dBuV	110dBuV MIN.	PADA 950 MHz INPUT
VOLTAN KERJA		12-36VDC
PENGGUNAAN SEMASA		130mA MAX.
LULUS KUASA			KELUAR→ DALAM
LULUS 22K			KELUAR→ DALAM
IMPEDAN			MASUK / KELUAR
PENGHUBUNG			SEMUA PELABUHAN
