Penerangan

Penguat berkuasa talian 54 hingga 2150 MHz DBS, OTA, CATV dengan perolehan hadapan 14 dB dan pengembalian sub jalur pasif.

SITUASI

Isyarat DBS dan CATV atau Over The Air diperlukan di berbilang lokasi yang disambungkan melalui kabel coax.

PENYELESAIAN

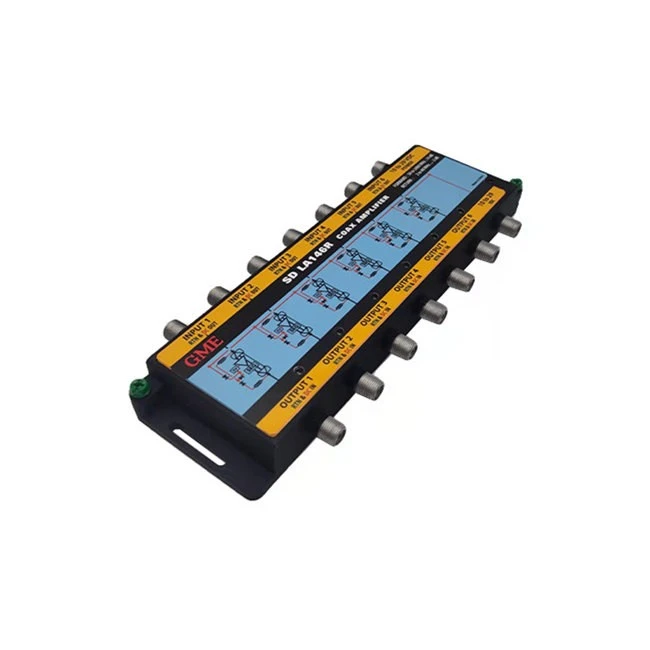

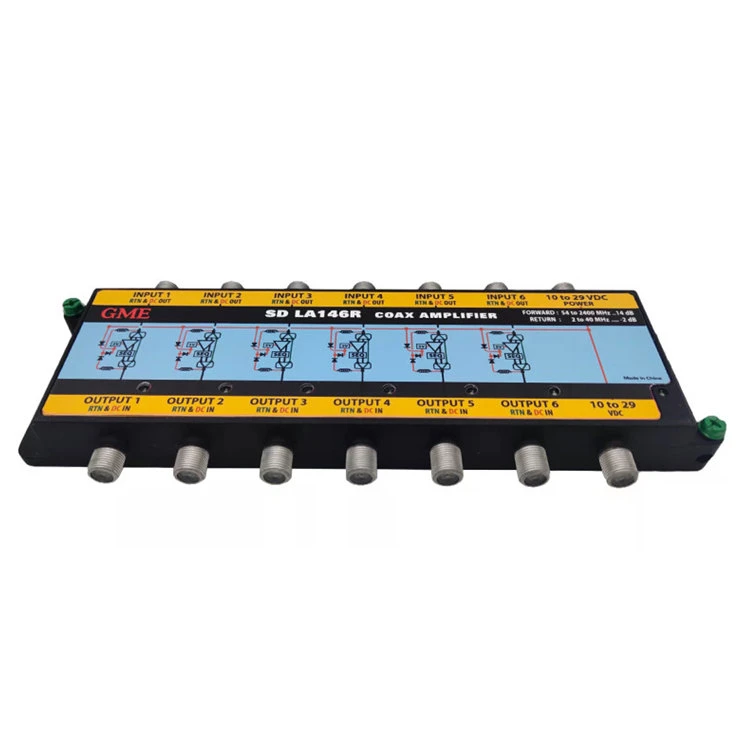

Model LA146R 6 Input Coax Amplifier Dengan Return Path mungkin dikuasakan talian coax dari setiap penyambung output RF. Model LA146R-T termasuk bekalan kuasa luaran untuk penjanaan langsung. Ciri penjimatan tenaga membolehkan penguat beroperasi dengan cekap pada 12 hingga 29 volt.

Spesifikasi

Tempat Asal: Guangdong, China
Nombor Model: GDAMP-038 (LA146R)
item	Min	Taip	Maks	Unit	keadaan
Bilangan input		6			SAT 1 Hingga SAT 6
Bilangan keluaran		6			OUT 1 Hingga OUT 6
Julat Kekerapan Input	250		2150	MHz
Keuntungan pada 2150	13		15	dB
Cerun 250 hingga 2150 MHz	3	4	5	dB
Impedans Nominal		75		Ω
Kerugian pulangan (Input dan output)			-10	dB	250 – 2150 MHz
Pengasingan	30			dB	Dengan isyarat digunakan pada mana-mana input dan output sebagai rujukan; pengasingan yang diukur pada semua output lain akan lebih besar daripada 30 dBc dari 250 hingga 2150 MHz.
KUASA
Bekalan kuasa					Dua bekalan 20 Volt 1 A
Voltan digunakan pada penyambung keluaran	10		28	Vdc	Setiap penguat individu akan beroperasi mengikut spesifikasi apabila voltan digunakan pada setiap penyambung keluaran penguat dan akan hadir pada penyambung input tolak kejatuhan diod
Voltan ke dalam penyambung input	10		28	Vdc	Setiap penguat individu akan beroperasi mengikut spesifikasi apabila voltan digunakan pada penyambung input. Voltan tidak akan muncul pada penyambung keluaran.
20 Volt digunakan pada port LNB DC		20			Voltan ini akan memberi kuasa kepada enam penguat dan 20 volt akan hadir pada penyambung input setiap penguat. Tiada voltan akan hadir pada penyambung output.
20 Volt digunakan pada port AMP DC					Voltan ini akan memberi kuasa kepada enam penguat. Tiada voltan akan hadir pada input atau output penguat
20 Volt digunakan pada port LNB DC		20		Vdc	20 Volt yang digunakan pada port DCLNB akan melalui ke port DC
Port AMP DC ke arus port DC	1.5			A
Puncak Voltan Gunaan			28	Vdc	Mesti bertahan apabila digunakan pada mana-mana atau semua port selama Kurang daripada atau sama dengan 24 jam.
Julat Pas Arus DC	0		1.5	A
Rintangan DC			0.2	Ohms	Tidak terpakai pada kabel
Penurunan Voltan DC			0.4	Vdc	Tidak terpakai pada kabel
DiSEq
Julat Kekerapan DiSEqC	17.6	22	26.4	kHz	Mesti lulus tanpa degradasi atau herotan.
Julat Kekerapan DiSEqC	17.6	22	26.4	kHz	Rujuk Spesifikasi Eutelsat DiSEqC 2.0.
Impedans Peranti DiSEqC	1000			Ω	Impedans yang diberikan oleh peranti berkenaan dengan tanah. Merentasi Julat Kekerapan DiSEqC
DiSEqC Melalui Impedans			1	Ω	Impedans peranti mempunyai dalam laluan melalui. Merentasi Julat Kekerapan DiSEqC.
Kata Kawalan DLL untuk Penukaran 13/18					Mesti lulus tanpa degradasi atau herotan. Kehadiran mereka mestilah tidak menjejaskan prestasi RF.
Kata Kawalan DLL untuk Penukaran 13/18					Rujuk Spesifikasi Fungsi Kotak Suis EchoStar 13/18.
