Gambaran Keseluruhan Produk
GCA 6051-Penguat optik YZ menggunakan-erbium berprestasi tinggi-erbium-ytterbium co-doped yang terkenal dan laser pam bunyi rendah. Ia mempunyai reka bentuk litar yang boleh dipercayai dan reka bentuk pelesapan haba yang cekap. Jumlah kuasa output maksimum keseluruhan mesin boleh mencapai +36dBm, dan ia menyokong sehingga 32 output, dengan suis optik pilihan, CWDM dan pengesanan RF. Ia menyediakan perisian pengurusan rangkaian protokol SNMP dan pengurusan rangkaian WEB, sesuai untuk penghantaran diperkuatkan isyarat optik 1550nm hiliran dalam rangkaian FTTH.

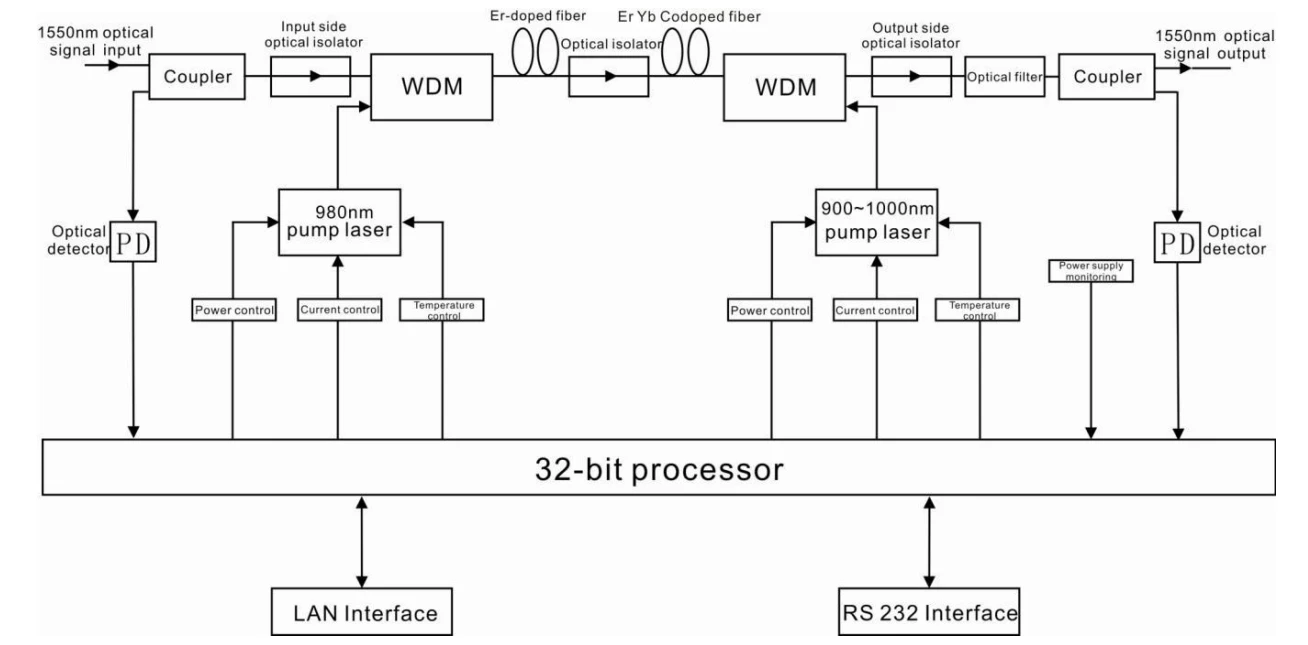

Gambar rajah blok
Parameter Teknik
|
item |
Unit |
Parameter teknik |
Teguran |
|
|
Jalur lebar operasi |
nm |
1545 - 1565 |
||
|
Julat kuasa input optik |
dBm |
-5-+10 |
||
|
Kuasa keluaran optik maksimum |
dBm |
36 |
||
|
Kestabilan kuasa output |
dBm |
±0.5 |
||
|
Angka bunyi |
dB |
Kurang daripada atau sama dengan 6.0 |
Kuasa input optik0dBm |
|
|
Pulangan kerugian |
Input |
dB |
Lebih besar daripada atau sama dengan 45 |
|
|
Output |
dB |
Lebih besar daripada atau sama dengan 45 |
||
|
Jenis Penyambung Optik |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Lebih besar daripada atau sama dengan 50 |
Keadaan ujian mengikut GT/T 184-2002 |
|
|
C/CTB |
dB |
Lebih besar daripada atau sama dengan 63 |
||
|
C/CSO |
dB |
Lebih besar daripada atau sama dengan 63 |
||
|
Voltan bekalan kuasa |
V |
AC160V - 250V(50 Hz),DC48V |
||
|
Penggunaan kuasa |
W |
Kurang daripada atau sama dengan 65 |
|
|
Julat Suhu Operasi |
ijazah |
-10 - +45 |
|
|
Julat Suhu Penyimpanan |
ijazah |
-30 - +70 |
|
|
Kelembapan relatif operasi maksimum |
% |
Max 95% Tiada Pemeluwapan |
|
|
Dimensi |
mm |
437(L)×442(W)×44(H) |

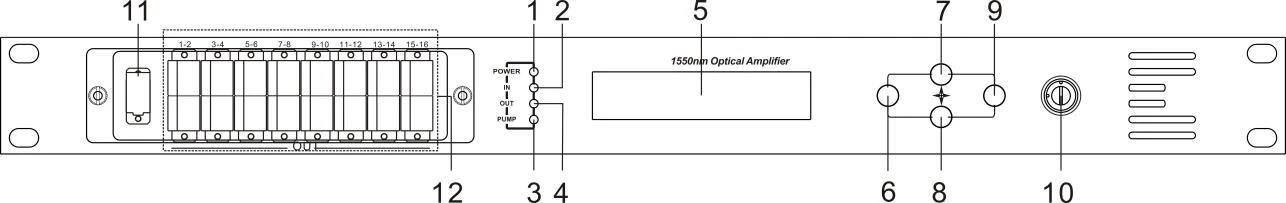

Penerangan Panel Depan
|
1. Penunjuk kuasa: Satu bekalan kuasa pensuisan berfungsi – kuning; dua bekalan kuasa pensuisan berfungsi – hijau. |
|
2. Penunjuk kuasa input optik: Lampu ini menyala apabila kuasa input optik ialah > -10dBm. |
|
3. Penunjuk status kerja pam: Lampu merah bermakna pam tidak berfungsi, tetapi parameter mesin adalah normal; lampu merah berkelip bermakna mesin telah rosak, sebab kerosakan berkaitan lihat menu penggera menu paparan; lampu hijau bermakna pam berfungsi normal |
|
4. Penunjuk kuasa output optik: Lampu ini menyala apabila kuasa output optik ialah > +10dBm. |
|
5. 160×32 titik-skrin LCD matriks |
|
6. Paparkan kekunci keluar atau batal menu persediaan. |
|
7. Paparkan kekunci atas atau tambah menu persediaan. |
|
8. Paparkan kekunci turun atau turun menu persediaan. |
|
9. Paparkan kekunci masukkan menu persediaan. |
|
10. Kekunci pensuisan laser pam:"HIDUP" bermaksud laser pam terbuka dan "MATI" bermaksud laser pam ditutup. Pastikan kekunci dihidupkan pada kedudukan "OFF" sebelum dihidupkan. Selepas lulus ujian sendiri-, putar kekunci ke kedudukan "HIDUP" mengikut mesej yang dipaparkan. |
|
11. Input isyarat optik |
|
12. Output isyarat optik |

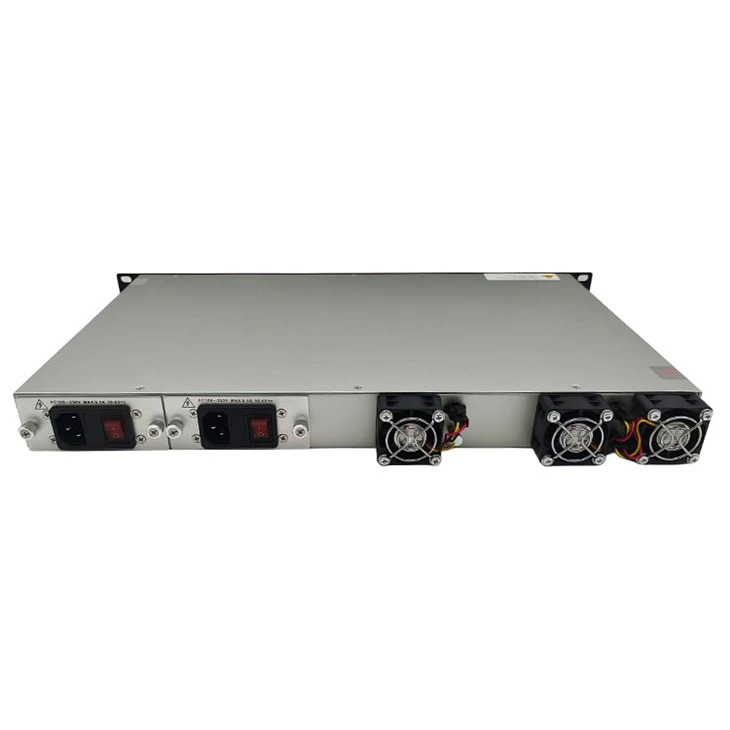

Penerangan Panel Belakang
|
1. Salur keluar kipas. |
2. Antara muka RS232. |
|
3. Port input AC 220V bekalan kuasa 1. |
4. Fius bekalan kuasa 1. |
|
5. Suis bekalan kuasa 1. |
6. Port input AC 220V bekalan kuasa 2. |
|
7. Fius bekalan kuasa 2. |
8. Suis bekalan kuasa 2. |
|
9. Stud tanah casis |
10. Antara muka LAN |
