pengenalan
Oleh kerana gentian-ke-rangkaian-rumah (FTTH) menjadi standard global untuk-jalur lebar berkelajuan tinggi, memahami komponen kritikal yang memastikan prestasinya adalah penting untuk pengendali. Antaranya, yangPenerima optik FTTHmemainkan peranan penting dalam menyampaikan perkhidmatan video, suara dan data yang lancar kepada-pengguna. Catatan blog ini menyelidiki asas penerima optik FTTH, spesifikasi teknikalnya dan sebab ia penting untuk pengendali rangkaian.
1. Apakah itu Penerima Optik FTTH?

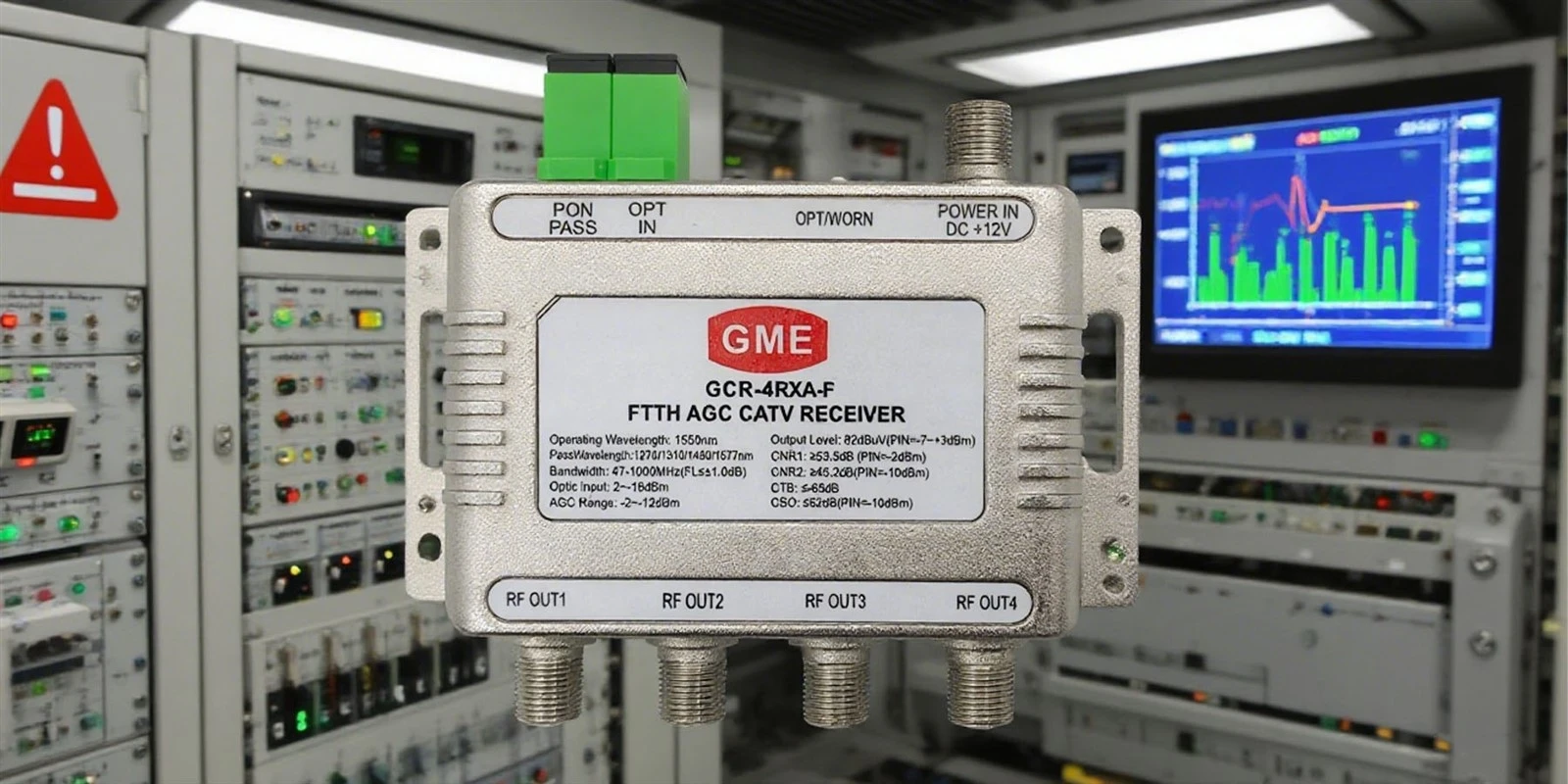

Penerima optik FTTH ialah peranti yang dipasang di premis pengguna (cth, rumah atau pejabat) untuk menukar isyarat optik yang dihantar melalui kabel gentian kepada isyarat elektrik untuk diedarkan melalui kabel sepaksi atau rangkaian Ethernet. Ia berfungsi sebagai jambatan antara rangkaian optik pasif (PON) dan peranti yang menghadap-pelanggan (cth, set-kotak atas, penghala atau TV).
Fungsi Utama:
Penukaran Fotoelektrik: Menterjemah isyarat cahaya (biasanya pada panjang gelombang 1310nm/1550nm) kepada isyarat elektrik RF.
Penguatan Isyarat: Meningkatkan kekuatan isyarat untuk memastikan tahap output optimum (cth, 72–95 dBμV).
Pengurangan Bunyi: Meminimumkan kemerosotan isyarat menggunakan-penguat hingar rendah (teknologi GaAs adalah perkara biasa).
2. Komponen Utama dan Cara Ia Berfungsi
Penerima optik FTTH moden menyepadukan komponen termaju untuk meningkatkan kebolehpercayaan dan prestasi:
Diod foto: Biasanya fotodiod PIN, yang menukarkan cahaya kepada isyarat elektrik dengan kecekapan kuantum yang tinggi (70–90%) dan arus gelap yang rendah.
Rangkaian Padanan Impedans: Memastikan pemindahan isyarat yang cekap antara fotodiod dan penguat.
-Penguat Bunyi Rendah (LNA): Kritikal untuk mengekalkan integriti isyarat; selalunya dibina menggunakan cip GaAs untuk bunyi yang minimum.
Mikropemproses-Berasaskan AGC: Melaraskan keuntungan secara automatik berdasarkan aras kuasa input (cth, -18dBm kepada 0dBm) untuk menstabilkan output.
Penapis WDM: Dayakan perkhidmatan tiga kali-main (video, suara, data) dengan mengasingkan panjang gelombang (cth, 1310nm/1490nm/1550nm).
Prinsip Kerja:
Isyarat optik memasuki penerima melalui penyambung SC/APC atau FC/APC. Fotodiod menukarnya kepada isyarat elektrik, yang kemudiannya dikuatkan, ditapis dan dikeluarkan melalui port RF (cth, penyambung jenis F-).
3. Spesifikasi Teknikal Yang Perlu Tahu Operator
Bagi pengendali, memilih penerima optik yang betul memerlukan perhatian kepada parameter ini:
| Parameter | Nilai Biasa | Kepentingan |
| Julat Panjang Gelombang | 1100–1600 nm | Keserasian dengan sistem PON (GPON/EPON). |
| Julat Kuasa Input | -18 dBm hingga 0 dBm | Menentukan sensitiviti dan julat dinamik. |
| Tahap Keluaran | 72–95 dBμV | Memastikan kekuatan isyarat yang mencukupi untuk-peranti pengguna akhir. |
| Angka Bunyi (NF) | Kurang daripada atau sama dengan 2.5 dB | Kritikal untuk mengekalkan kualiti isyarat (CNR Lebih besar daripada atau sama dengan 52 dB). |
| MER | Lebih besar daripada atau sama dengan 32 dB | Penting untuk integriti isyarat digital (cth, untuk IPTV). |
| Penggunaan Kuasa | <1–3 W | Kos operasi merah dan pengurusan haba. |
4. MengapaPenerima Optik FTTHPerkara untuk Operator
Kecekapan Kos: Penerima moden memudahkan sambungan-batu terakhir, menggantikan infrastruktur tembaga yang mahal.
Pembuktian-Masa Depan: Menyokong aplikasi-lebar tinggi (cth, video 4K/8K, IoT) dan kadar data sehingga 10 Gbps.
Pengalaman Pengguna: Ciri-ciri seperti kawalan perolehan automatik (AGC) memastikan prestasi yang stabil walaupun kuasa input turun naik.
Triple-Integrasi Main: Dengan teknologi WDM, satu penerima boleh mengendalikan video, suara dan data.
5. Pertimbangan Penggunaan
Ketahanan Alam Sekitar: Pilih penerima dengan suhu operasi yang luas (-40 darjah hingga 85 darjah ) untuk kegunaan luar.
Fleksibiliti AGC: Pilih penerima dengan julat AGC boleh atur cara (cth, -12dBm hingga -2dBm) untuk menyesuaikan diri dengan varians rangkaian.
Keselamatan dan Kebolehpercayaan: Utamakan model dengan perlindungan lonjakan (cth, pematuhan IEC 1000-4-5) untuk mengelakkan kerosakan akibat lonjakan voltan.
6. Aliran Masa Depan
Pengecilan: Reka bentuk padat (cth, 75mm × 66mm × 28mm) untuk pemasangan-terhad ruang.
Tenaga-Ciri Penjimatan: Penderia inframerah untuk mematikan penerima yang tidak digunakan.
Sensitiviti yang Dipertingkatkan: Penyelidikan teknik penerimaan yang koheren untuk prestasi yang lebih baik.
Penerima optik FTTHamat diperlukan untuk menyampaikan-perkhidmatan jalur lebar berkualiti tinggi. Dengan memahami nuansa teknikal mereka dan keupayaan yang berkembang, pengendali rangkaian boleh mengoptimumkan pelaburan, meningkatkan kepuasan pengguna dan membina rangkaian-masa hadapan yang teguh.
