Dalam era-berpusat data hari ini, daripada stesen pangkalan 5G ke pusat data yang saling bersambung dan-pengiriman video definisi tinggi, semua lebuh raya maklumat bergantung pada komponen teras: pemancar optik.
Sebagai "titik permulaan" sistem komunikasi optik, pemancar optik bertanggungjawab untuk menukar isyarat elektrik kepada isyarat optik dan menggabungkannya ke dalam gentian optik. Artikel ini menyelidiki prinsip teknikal, komponen utama, spesifikasi teras dan aliran teknologi industri pemancar optik untuk 2024-2025.
1. Apakah ituPemancar Optik?
Pemancar optik ialah peranti penukaran elektro-optik. Pada lapisan fizikal, aliran kerja operasinya boleh diringkaskan dalam tiga langkah:
Pemprosesan Input:Menerima isyarat elektrik daripada peralatan rangkaian (seperti suis dan penghala).
Elektro-Penukaran Optik:Memodulasi sumber cahaya (diod laser atau LED) melalui litar pemacu, menukar 0/1 bit isyarat elektrik kepada denyutan cahaya yang mewakili keadaan hidup/mati atau perubahan fasa.
Output Gandingan:Menyuntik cahaya dengan cekap ke dalam gentian optik (mod-tunggal atau berbilang-mod) menggunakan kanta atau teknik gandingan langsung.

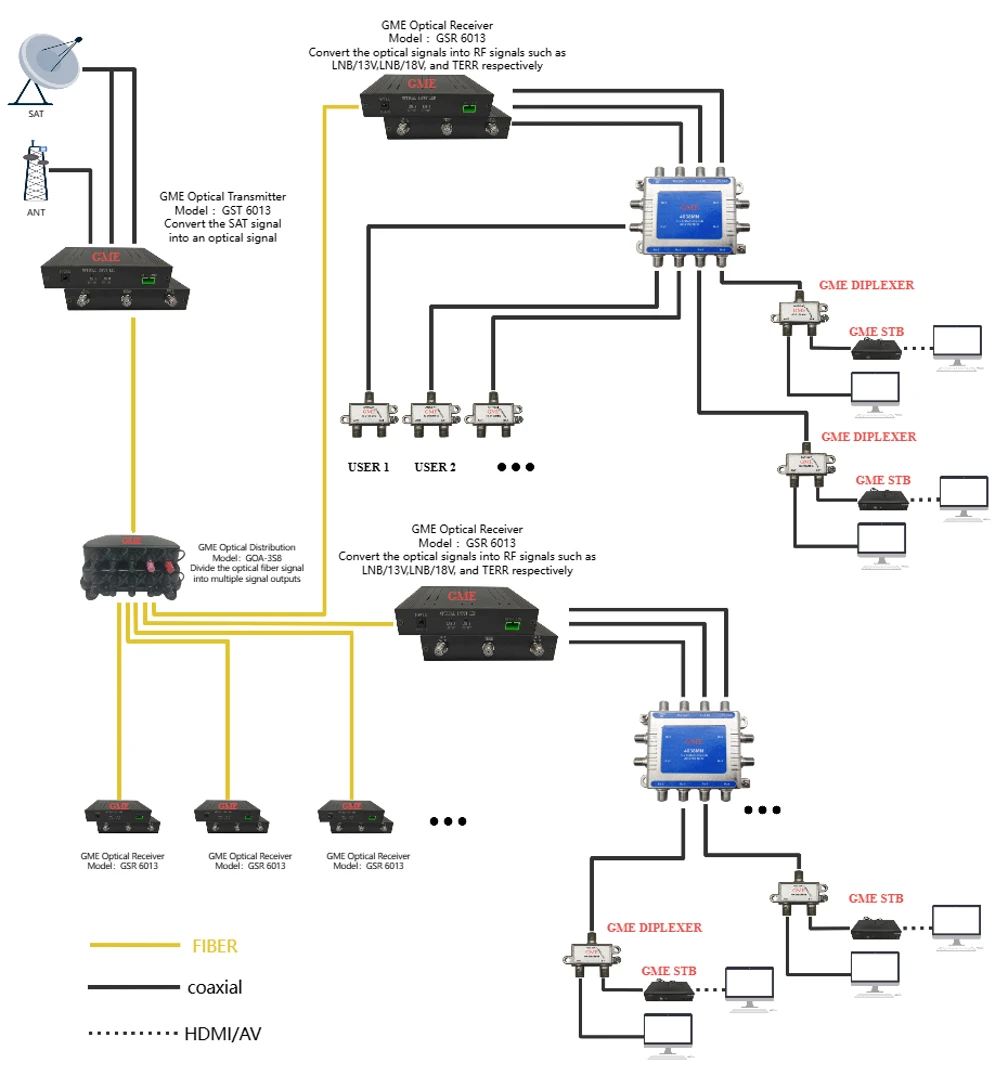

Bergantung pada senario aplikasi, pemancar biasanya dibungkus dalam modul optik boleh pasang (seperti SFP, QSFP-DD, OSFP) atau sebagai sebahagian daripada pemancar optik video gred{1}}penyiaran dan sistem penghantaran gentian optik analog.
2. Analisis Komponen Teknologi Teras
Pemancar optik-berprestasi tinggi terutamanya terdiri daripada tiga bahagian berikut, yang menyumbang sebahagian besar kesukaran teknikal dan kos:
2.1 Sumber Cahaya: VCSEL, FP, DFB dan EML
Sumber cahaya menentukan panjang gelombang, kuasa dan jarak penghantaran pemancar.
VCSEL (Menegak-Permukaan Rongga-Memancarkan Laser):Menguasai aplikasi berbilang mod-jarak pendek (dalam jarak 100 meter), seperti modul optik SR (Julat Pendek) dalam pusat data. Kelebihan termasuk penggunaan kuasa yang rendah, kos rendah dan kemudahan-penyepaduan tatasusunan berskala besar.
FP (Fabry-Laser Perot):Digunakan untuk aplikasi jarak awal-peringkat pendek-hingga-; sedang ditamatkan secara berperingkat dalam-aplikasi kadar tinggi yang memihak kepada laser DFB.
DFB (Laser Maklum Balas Teragih):Kuda kerja untuk penghantaran-satu mod. Ia mencapai output mod membujur tunggal melalui kisi-terbina, menghasilkan lebar garis spektrum yang sempit dan penalti serakan yang rendah, sesuai untuk jarak dari 10km hingga 80km dalam rangkaian metro dan-talian batang jarak jauh.
EML (Laser Termodulat{0}}penyerapan):Pada masa ini pilihan arus perdana untuk rangkaian tulang belakang berkelajuan tinggi- 400G/800G. Ia menyepadukan laser dengan modulator penyerapan elektro-, mengatasi kesan "kicauan" yang dikaitkan dengan laser termodulat terus (DML) pada frekuensi tinggi, menyokong-kadar panjang gelombang tunggal 100Gbps dan seterusnya.
2.2 Litar Pemandu
Diod laser memerlukan arus pincang yang stabil dan arus modulasi. Cip pemacu dalam-pemancar berkelajuan tinggi memerlukan kelinearan tinggi (terutamanya untuk modulasi PAM4) dan penggunaan kuasa yang rendah. Apabila kelajuan meningkat kepada 112Gbps dan juga 224Gbps, reka bentuk cip pemacu telah menjadi halangan kritikal yang mengehadkan prestasi pemancar.
2.3 Pembungkusan dan Gandingan Optik
Ketepatan pembungkusan untuk pemancar perlu mencapai tahap sub-mikron. Untuk pemancar fotonik silikon (Silicon Photonics), teknologi cip flip-sering digunakan untuk menyepadukan cip laser dengan-cip fotonik berasaskan silikon, menggabungkan cahaya ke dalam pandu gelombang melalui gandingan tepi atau gandingan parut.
3. Petunjuk Prestasi Utama
Semasa menilai atau memilihpemancar optik, jurutera harus menumpukan pada parameter utama berikut:
Panjang gelombang:850nm (berbilang-mod), 1310nm (sifar penyebaran), 1550nm (kerugian paling rendah). Teknologi CWDM dan DWDM menggunakan berbilang panjang gelombang antara 1260nm dan 1650nm untuk pemultipleksan pembahagian panjang gelombang.
Kuasa Optik Output:Biasanya diukur dalam dBm. Jarak penghantaran yang lebih panjang memerlukan kuasa keluaran yang lebih tinggi, yang mesti dikekalkan di bawah ambang kesan tak linear gentian optik.
Nisbah Kepupusan (ER):Nisbah kuasa optik purata untuk logik "1" kepada logik "0". Nisbah kepupusan yang lebih tinggi menghasilkan nisbah isyarat-kepada-bunyi yang lebih baik pada penerima dan Kadar Ralat Bit (BER) yang lebih rendah.
Gambar rajah mata:Metrik intuitif untuk kualiti isyarat. Dalam ujian-pemancar berkelajuan tinggi, gambar rajah mata mesti mematuhi piawaian IEEE atau spesifikasi penutup mata MSA (-Source Agreement) MSA, memastikan lebihan kegelisahan dan hingar yang minimum.
Panjang Gelombang Tengah dan Lebar Spektrum:Untuk sistem DWDM, panjang gelombang pemancar mesti dikunci pada grid yang ditentukan oleh ITU-T. Lebar spektrum yang lebih sempit meningkatkan toleransi terhadap penyebaran kromatik.
4. Trend Industri: Evolusi daripada 400G kepada 1.6T
Didorong oleh pertumbuhan eksponen dalam permintaan lebar jalur daripada latihan model AI dan pengkomputeran awan,pemancar optikteknologi sedang mengalami perubahan yang tidak pernah berlaku sebelum ini:
4.1 Kemunculan Era-Panjang Gelombang Tunggal 200G
Modul optik 800G kini digunakan secara berskala, menggunakan seni bina pemancar secara dalaman seperti 8x100Gbps atau 4x200Gbps. Pengeluar industri terkemuka sedang membangunkan-panjang gelombang tunggal 200G EML dan modulator fotonik silikon, membuka laluan kepada modul optik 1.6T.
4.2 Pengkomersilan Dipercepatkan Silicon Photonics
Pemancar diskret tradisional (DFB dengan modulator berasingan) menghadapi kesesakan dalam kos dan penyepaduan-ketumpatan tinggi. Fotonik silikon memanfaatkan proses CMOS untuk menyepadukan modulator pada substrat silikon, digabungkan dengan-hibrid-laser III-V yang disepadukan, mencapai hasil-tinggi,{5}}rendah kos besar-penyepaduan fotonik berskala besar.
4.3 Optik Boleh Palam Pemacu Linear (LPO) dan Optik Berpakej (CPO) Bersama-
Untuk mengurangkan penggunaan kuasa di pusat pengkomputeran AI, teknologi LPO sedang muncul. Pemancar LPO menghapuskan DSP tradisional (Pemproses Isyarat Digital), menggunakan cip pemacu linear untuk terus memacu laser, mengurangkan penggunaan kuasa sebanyak kira-kira 50%. Memandang lebih jauh ke hadapan, teknologi MSM menyasarkan untuk membungkus pemancar optik bersama-sama cip pensuisan, secara asasnya menyelesaikan isu kehilangan-kehilangan isyarat elektrik frekuensi tinggi dalam jejak PCB.
4.4 Kejayaan dalam-Filem Lithium Niobate (TFLN) Nipis
Dalam mengejar lebar jalur yang lebih tinggi dan penggunaan kuasa yang lebih rendah, modulator litium niobate filem nipis- telah menjadi tempat liputan penyelidikan. Mereka menawarkan kelinearan yang unggul dan lebar jalur yang tinggi berbanding dengan modulator fotonik dan InP silikon, meletakkannya untuk memainkan peranan penting dalam-generasi pemancar 1.6T/3.2T seterusnya.
5. Kesimpulan
Pemancar optik bukan sahaja titik permulaan fizikal komunikasi optik tetapi juga "enjin teras" yang menentukan lebar jalur rangkaian, jarak penghantaran dan kos sistem.
Bagi pengguna industri, apabila memilih penyelesaian pemancar optik, adalah penting untuk melihat melangkaui parameter "kadar" sahaja. Penilaian yang komprehensif hendaklah merangkumi:
Senario Aplikasi:-Sambungan jarak pendek dalam pusat data berbanding rangkaian tulang belakang telekomunikasi jarak jauh-.
Struktur Kos:Penyelesaian VCSEL sesuai untuk aplikasi jarak-skala besar-besar; EML dan fotonik silikon sesuai untuk-senario berprestasi tinggi.
Kebolehpercayaan Rantaian Bekalan:Kapasiti untuk-cip laser berkelajuan tinggi kekal ketat. Memilih pengeluar dengan keupayaan R&D cip bebas atau rantaian bekalan yang stabil adalah penting.
Dengan letupan permintaan untuk kuasa pengiraan AI, industri komunikasi optik sedang beralih daripada model tradisional "optik pemacu elektrik" ke arah era baharu "rangkaian penentu optik." Sebagai titik permulaan rangkaian optik, setiap lonjakan teknologi dalam pemancar optik akan menentukan siling lebar jalur untuk infrastruktur digital dan pintar generasi akan datang.
