Panduan Komprehensif untuk Jarak Penghantaran Modul Optik Mod Tunggal-10G: Spesifikasi Standard, Pandangan Terperinci pada Pilihan 2km dan Petua Pemilihan untuk Mengelak Perangkap
Dalam penghantaran rangkaian moden, modul optik ialah komponen teras yang menyambungkan gentian optik ke peranti rangkaian. 10G tunggal-modul optik mod, dengan kelebihan seperti penghantaran pantas, keupayaan anti-gangguan yang kuat dan kehilangan yang rendah, digunakan secara meluas dalam senario seperti rangkaian kampus dan pusat data. Jarak penghantaran adalah penunjuk utama untuk pemilihan. Ramai profesional sering mengelirukan spesifikasi – contohnya, apakah jarak standard, adakah pilihan 2km wujud dan cara memadankannya dengan senario. Artikel ini akan menerangkan pengetahuan teras untuk membantu semua orang mengelakkan kesilapan pemilihan.
I. Pemahaman Asas Modul Optik Mod-Tunggal 10G
Modul optik-tunggal mod tunggal 10G kebanyakannya menggunakan pakej SFP+, serasi dengan peranti seperti suis dan pelayan, dan mesti digunakan dengan gentian mod tunggal-OS2 9/125μm. Teras gentian mod tunggal-amat nipis, membenarkan hanya satu laluan isyarat optik, mengakibatkan kehilangan yang lebih rendah berbanding gentian berbilang mod. Ini adalah kunci untuk mencapai{10}}jarak penghantaran tahap kilometer.
Jarak penghantarannya dipengaruhi oleh empat faktor utama: panjang gelombang optik, kuasa penghantaran, kepekaan penerima dan kehilangan pautan gentian. 1310nm dan 1550nm ialah panjang gelombang arus perdana. Spesifikasi industri mengikut piawaian antarabangsa IEEE, membentuk peringkat jarak yang jelas yang mengimbangi prestasi dan kos.
II. Spesifikasi Jarak Transmisi Standard Arus Perdana untukModul Optik Mod Tunggal 10G-
Jarak arus perdana untuk modul optik-tunggal mod tunggal 10G di pasaran mengikut piawaian IEEE 802.3ae. Empat spesifikasi utama - 10km, 20km, 40km dan 80km - merangkumi semua senario biasa. Ciri-ciri mereka adalah seperti berikut:
Spesifikasi 10km (10GBASE-LR): Pilihan Paling Biasa dan Kos-Berkesan
Ini ialah spesifikasi standard yang paling banyak digunakan dengan nisbah prestasi-harga terbaik. Ia mempunyai jarak penghantaran 10km, menggunakan panjang gelombang 1310nm, dan sesuai untuk sambungan bangunan kampus dan kabel jarak pendek-ke-sederhana di pusat data. Ia menawarkan keserasian yang kukuh dan rantaian bekalan yang matang, menjadikannya pilihan pertama untuk kebanyakan perusahaan dan garis dasar untuk spesifikasi-jarak pendek.

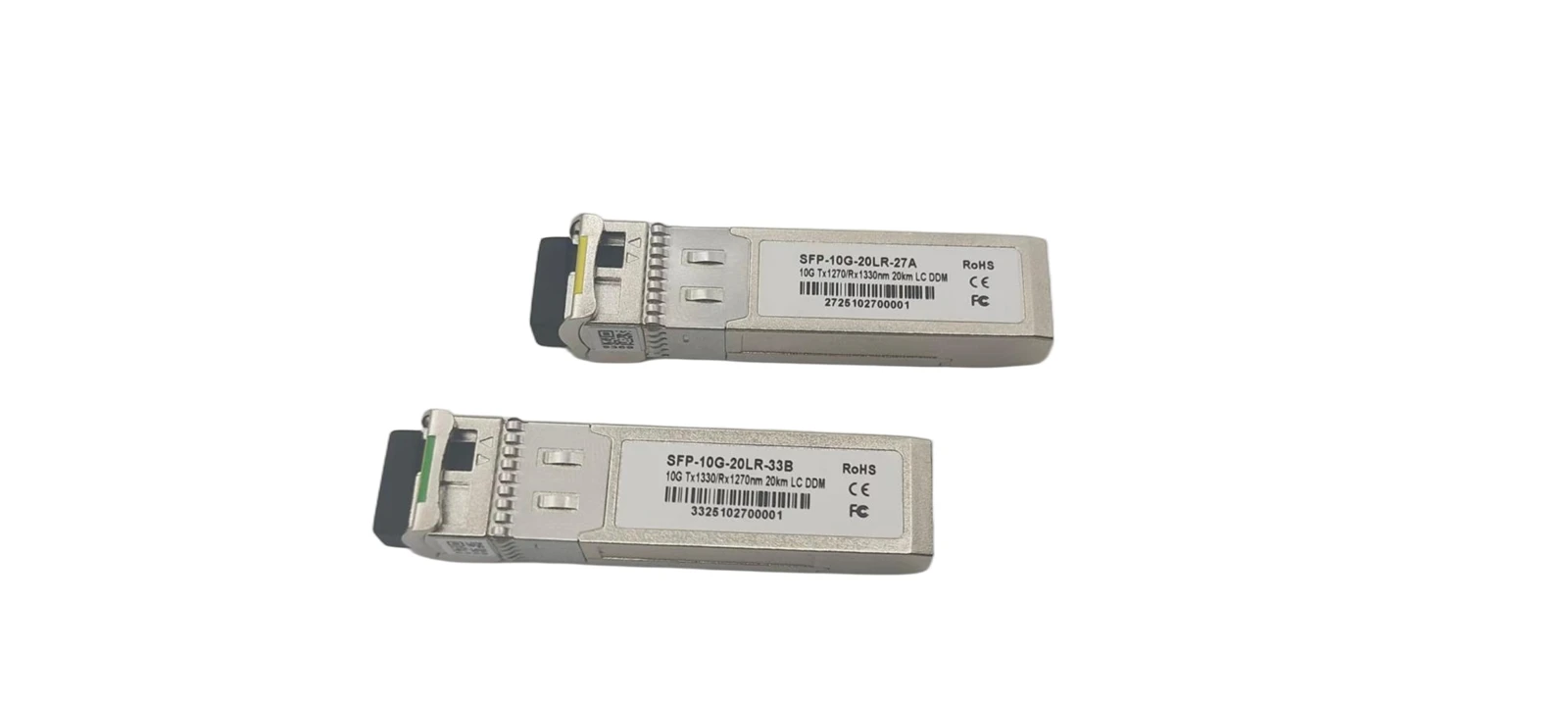

Spesifikasi 20km: Pilihan Peralihan-Sederhana Dipertingkat
Ini bukan standard asas IEEE tetapi versi dipertingkat 10GBASE-LR. Ia juga menggunakan panjang gelombang 1310nm, memanjangkan jarak hingga 20km dengan mengoptimumkan kuasa. Ia mengisi jurang antara 10km dan 40km, sesuai untuk lapisan akses rangkaian metro dan-sambungan merentas kampus. Ia boleh saling beroperasi dengan modul 10km, menawarkan fleksibiliti yang tinggi.
Spesifikasi 40km (10GBASE-ER): Kuda Kerja-Jarak Jauh Utama
Ini ialah spesifikasi jarak jauh-piawai dengan jarak penghantaran 40km. Ia menggunakan panjang gelombang 1550nm (yang mempunyai kehilangan yang lebih rendah), menjadikannya sesuai untuk lapisan tulang belakang rangkaian metro dan-sambungan serantau silang. Ia biasanya tidak memerlukan peralatan penguatan optik tambahan, modul berharga kurang daripada 80km dan merupakan pilihan utama untuk penghantaran-jarak jauh.
Spesifikasi 80km (10GBASE-ZR): Pilihan Jarak Jauh-Maksimum Standard
Ini ialah spesifikasi standard jarak terpanjang untuk mod tunggal-10G, menawarkan transmisi 80km. Ia menggunakan panjang gelombang 1550nm dan mempunyai keperluan perkakasan yang sangat tinggi. Ia sesuai untuk senario khas seperti-sambungan merentas bandar atau backhaul stesen pangkalan jauh. Kos adalah tinggi, dan penggunaan kuasa adalah penting, jadi ia tidak boleh dipilih secara tidak perlu untuk senario rutin.
III. Spesifikasi 2km yang Sering Diabaikan: Kos-Pilihan Berkesan untuk Pautan Mod Single Pendek-
Ramai orang tertanya-tanya sama ada pilihan 2km wujud untuk mod-tunggal 10G. Jawapannya ya. Ia bukan sebahagian daripada standard asas IEEE 802.3ae tetapi berdasarkan spesifikasi 10GBASE-LRL dalam standard IEEE 802.3aq. Ia biasanya dirujuk sebagai modul mod tunggal-km 10G SFP+ 2km, pilihan{13}}nilai tinggi untuk senario jarak-pendek.
Modul ini biasanya menggunakan panjang gelombang 1310nm dan terutamanya mempunyai antara muka dupleks LC. Berbanding dengan modul LR 10km, ia mempunyai kuasa penghantaran yang lebih rendah dan keperluan sensitiviti yang santai, menghasilkan pengurangan kos sebanyak 10%-30%. Ia mengekalkan kelebihan anti-gangguan mod tunggal-, mengisi jurang jarak antara 300m (berbilang mod) dan 10km (mod tunggal).
Senario aplikasinya termasuk-pengkabelan rak silang di pusat data dan-sambungan kampus jarak dekat. Berbanding dengan modul berbilang mod, ia menghantar lebih jauh dan mempunyai rintangan gangguan yang lebih kuat. Berbanding dengan modul 10km, ia mempunyai kos dan penggunaan kuasa yang lebih rendah. Modul 2km yang mematuhi boleh saling beroperasi dengan modul 10km. Apabila membeli, utamakan produk yang dilabelkan sebagai 10GBASE-LRL untuk memastikan keserasian.
IV. Pertimbangan Utama untuk Memilih Modul Optik Mod-Tunggal 10G
Pemilihan mesti mempertimbangkan senario, kos dan keserasian secara menyeluruh. Perhatikan 5 perkara penting berikut:
Pilih Jarak Berdasarkan Keperluan, Elakkan "Lebih Lama Lebih Baik"
Memilih modul jarak jauh-secara membuta tuli meningkatkan kos dan berpotensi menyebabkan beban isyarat. Ukur jarak dengan tepat, simpan margin 10%-20% untuk kehilangan pautan. Pilih 2km LRL untuk jarak di bawah 2km, 10km LR untuk bawah 10km, 40km ER untuk 20-40km, dan hanya pertimbangkan 80km ZR untuk jarak melebihi 40km.
Padankan Jenis Gentian untuk Mengelakkan Ketakserasian
Mesti digunakan dengan gentian mod tunggal-OS2. Elakkan daripada mencampurkan dengan gentian berbilang mod, kerana ini akan menyebabkan ralat penghantaran. Semasa penggunaan, ikut amalan pengkabelan standard, kurangkan bengkok gentian dan penyambung, untuk mengurangkan kehilangan pautan.
Beri Perhatian kepada Pematuhan Standard
Untuk spesifikasi arus perdana, utamakan produk yang mematuhi piawaian IEEE, memastikan keserasian dengan jenama peralatan utama. Elakkan modul jenama bukan-standard, dimatikan-untuk mengurangkan masalah penyelenggaraan masa hadapan.
Timbang Kos dan Prestasi
Kurang daripada atau sama dengan 300m: Utamakan modul berbilang mod 10G SR (kos yang lebih rendah).
300m-2km (dengan kebimbangan gangguan): Pilih 2km LRL.
Dalam 10km: Pilih LR 10km.
Jarak jauh: Pilih 40km ER atau 80km ZR mengikut keperluan.
Senario industri: Pilih model suhu lanjutan.
Senario dalaman: Pilih gred komersial.
Pastikan Padanan Kuasa Optik yang Betul
Apabila menyambungkan modul dengan spesifikasi yang berbeza, periksa kuasa optik terlebih dahulu. Jika kuasa terlalu tinggi, tambahkan atenuator untuk memastikan kuasa yang diterima berada dalam julat kepekaan penerima, menjamin penghantaran paket tanpa kerugian.
V. Kesimpulan: Kesesuaian adalah Kunci
Empat spesifikasi arus perdana untukModul optik mod tunggal 10G-– 10km, 20km, 40km dan 80km – meliputi sebahagian besar senario, dengan LRL 2km mengisi jurang jarak-pendek. Prinsip teras pemilihan adalah untuk memadankan senario, menyelaraskan jarak, dan mengimbangi kos. Menolak tanggapan salah bahawa "jarak lebih jauh adalah lebih baik" adalah penting untuk memilih modul yang betul, memastikan kestabilan rangkaian dan mengawal kos.
