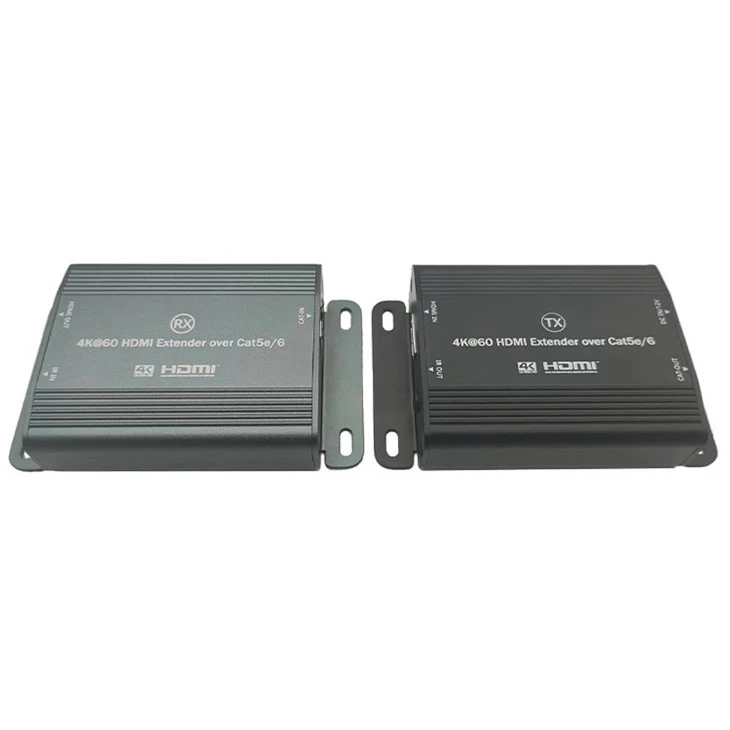

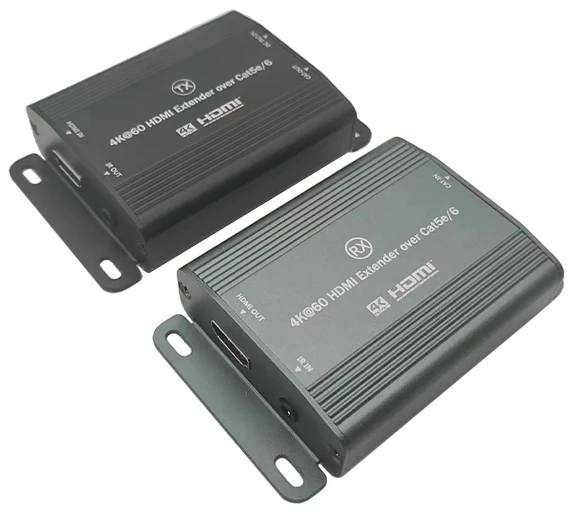

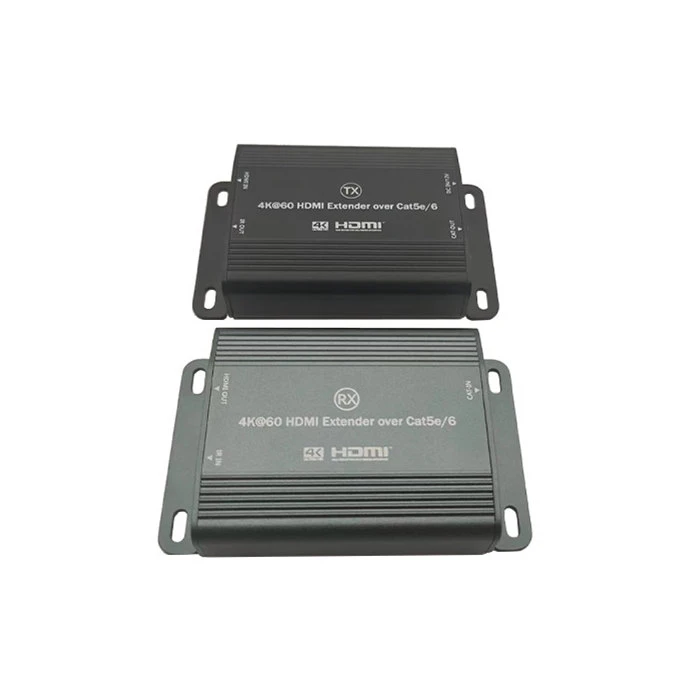

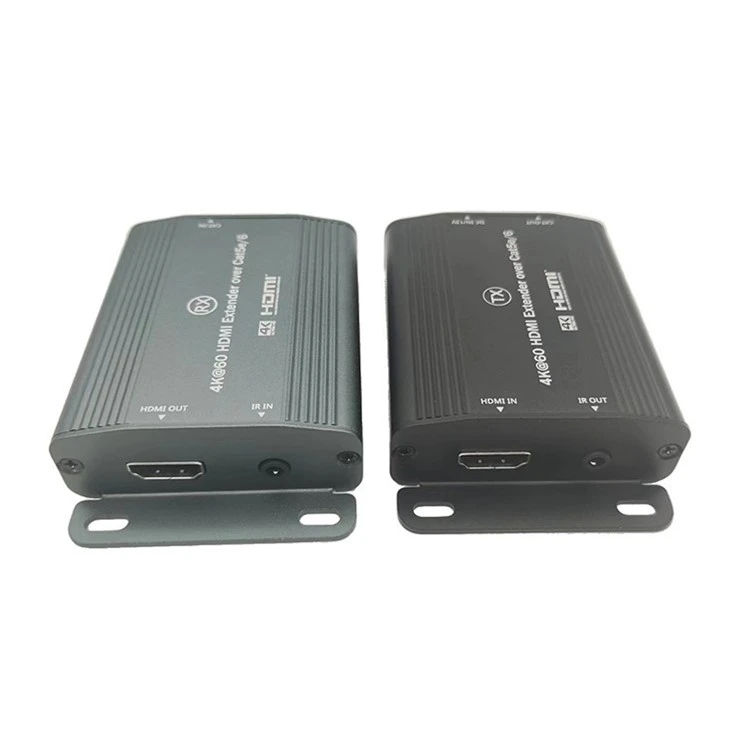

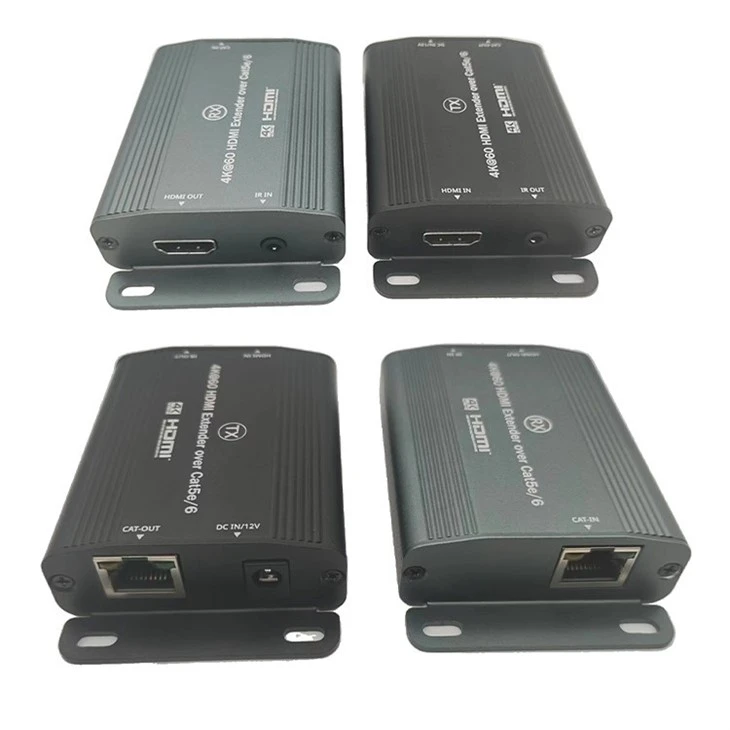

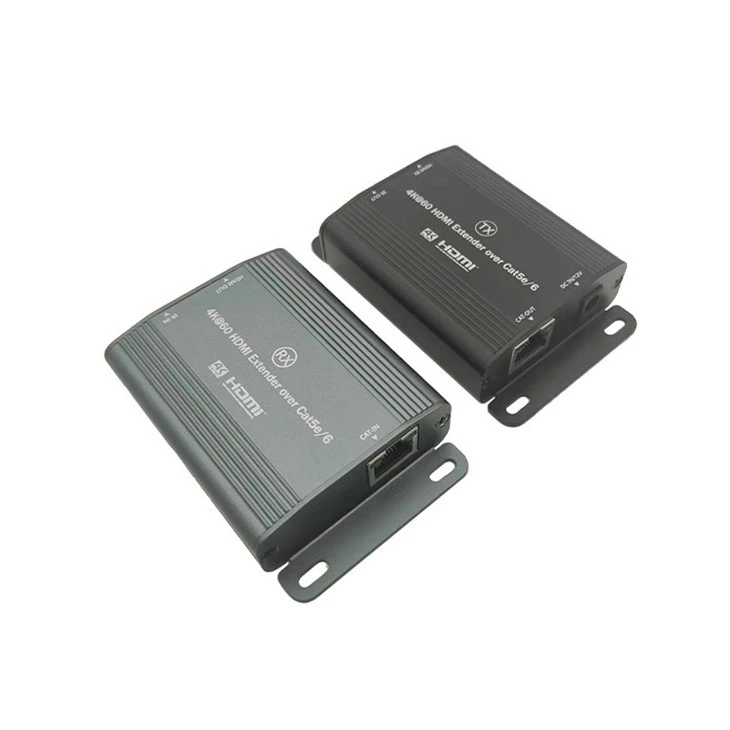

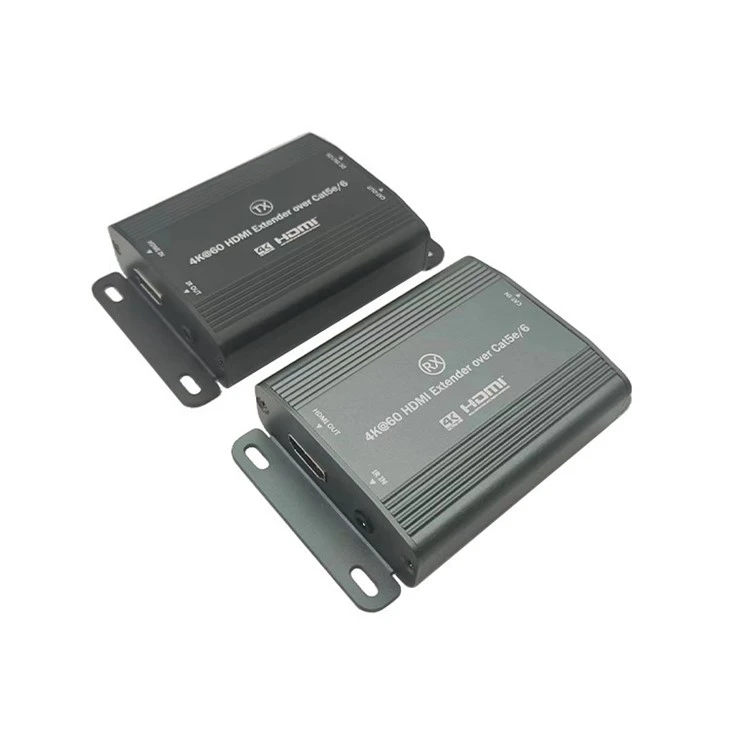

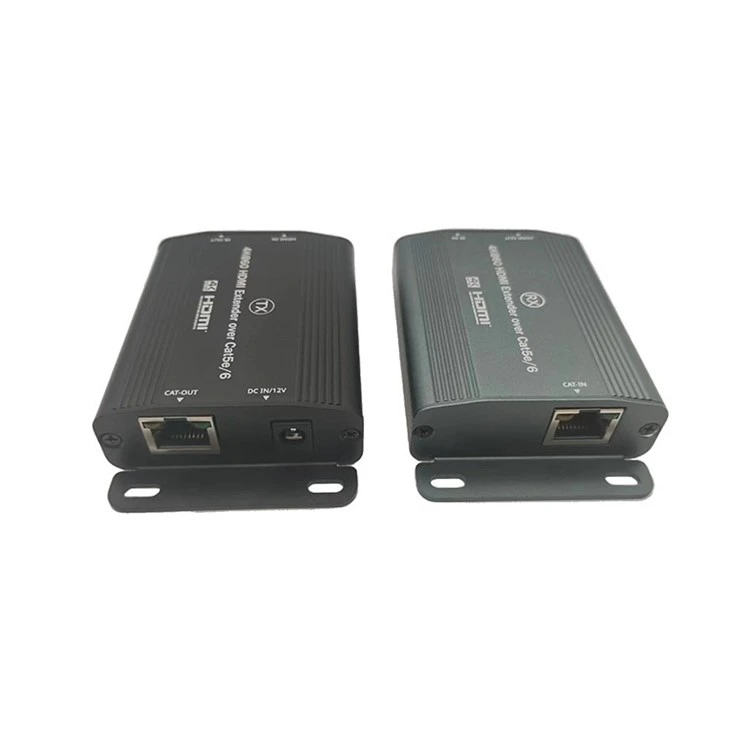

4k 60hz HDMI Extender

Produk ini terdiri daripada hos pemancar (TX) dan penerima (RX), yang menggunakan kabel rangkaian sebagai medium penghantaran dan menggunakan teknologi lanjutan amplifikasi terkini. Pemancar dan penerima boleh memanjangkan penghantaran melalui kabel rangkaian tunggal, dan serasi dengan kabel rangkaian CAT5e/6. Isyarat definisi tinggi-boleh dilanjutkan sehingga 100 meter melalui CAT5e dan isyarat definisi ultra-tinggi-boleh dilanjutkan sehingga 70 meter melalui CAT6, dengan kependaman sifar. Produk ini menyokong fungsi pengembalian inframerah, menjadikan alat kawalan jauh mudah. Ia juga mempunyai-kebolehan melaraskan sendiri untuk kabel rangkaian, melaraskan resolusi secara automatik kepada mengeluarkan kesan optimum, menjadikannya mudah dan senang digunakan. Pemanjangan HDMI 4k 60Hz ini sesuai untuk persidangan video, bar sukan multimedia, pendidikan multimedia, pengiklanan digital, papan kenyataan awam dan banyak lagi.

1. Menggunakan kabel rangkaian Cat6, jarak penghantaran lebaro definisi ultra-tinggi{3}}boleh dipanjangkan sehingga 100 meter.

2. Cip-berprestasi tinggi dengan sempurna menyokong kependaman rendah dan mengeluarkan audio dan video definisi ultra-tinggi-4K60Hz secara serentak, dengan imej yang licin dan jelas serta isyarat yang stabil.

3. Selongsong aloi aluminium yang cantik mempunyai-kecekapan pelesapan haba yang sangat tinggi, bunyi sifar, ringan dan boleh dipasang di dinding-, menjadikannya padat dan kukuh.

4. Pemanjang HDMI 4k 60Hz ini Pasang dan main tanpa memasang pemacu, menjadikannya mudah dipadankan dengan hiasan dalaman, dengan penyembunyian tinggi dan pemasangan mudah.

◆ Panjangkan penghantaran HDMI sehingga 70m melalui Cat6.

◆ Ultra HD: Menyokong resolusi video sehingga 4K@60Hz.

◆ Aloi aluminium unibody memberikan pelepasan haba yang cekap kepada hayat perkhidmatan.

◆ Pasang & Main: Tiada pemasangan pemacu.

◆ Fungsi IR Passback terbina dalam untuk mengawal sumber dari mana-mana sahaja di rumah anda.

◆ Guna fungsi POC pada kuasa pada peranti unit.

kandungan



Pemancar(TX)x1

Penerima(RX)x1

Gunakan Guidex1

Kabel sambungan pemancar inframerah x1 (Pilihan)

Kabel sambungan Penerima Inframerahx1(Pilihan)

Penyesuai kuasax1



Keperluan

1.Sumber isyarat:
Peranti isyarat dengan port output HDMI, seperti pemain DVD, stesen Play, set{0}}kotak atas, komputer peribadi atau PC, dsb.

2. Paparan:
Peranti paparan dengan port input HDMI, seperti SDTV, HDTV, projektor, dsb.

3. Kabel rangkaian:
Kabel rangkaian Kategori 5/6 yang tidak dilindungi atau terlindung (UTP/STP CAT5e/6) dengan penyambung kabel rangkaian standard disambung secara selari pada kedua-dua hujungnya.





perkenalkan

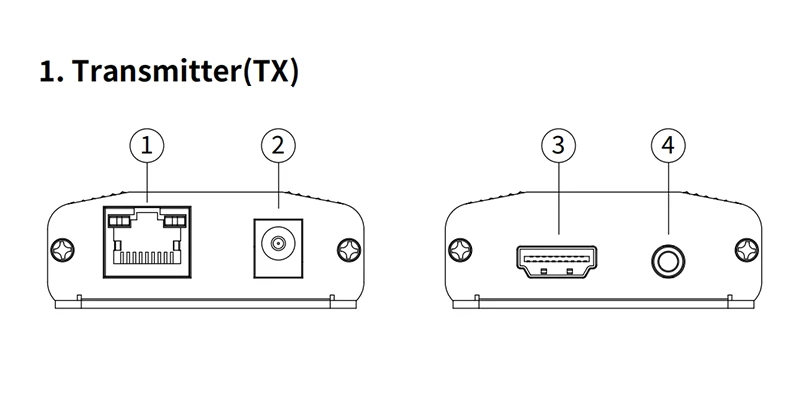

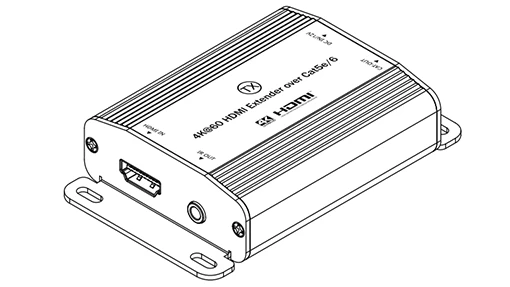

Pemancar(TX)

①Port keluaran RJ45: Menyambungkan unit utama pemancar (TX) dan penerima (RX) dengan kabel rangkaian.

②Port input kuasa: Masukkan penyesuai kuasa DC12V/lA standard yang disertakan dalam produk ini, atau penyesuai kuasa standard lain yang memenuhi keperluan voltan terkadar.

③Port input HDMl: Menyambungkan mainlunit sumber isyarat dengan
unit utama pemancar (TX) menggunakan kabel HDMl.

④Soket kabel sambungan pemancar inframerah: Masukkan kabel sambungan pemancar inframerah yang disediakan bersama produk ini dan letakkan pemancar inframerah sedekat mungkin dengan peranti penerima untuk menyampaikan isyarat inframerah daripada penerima.

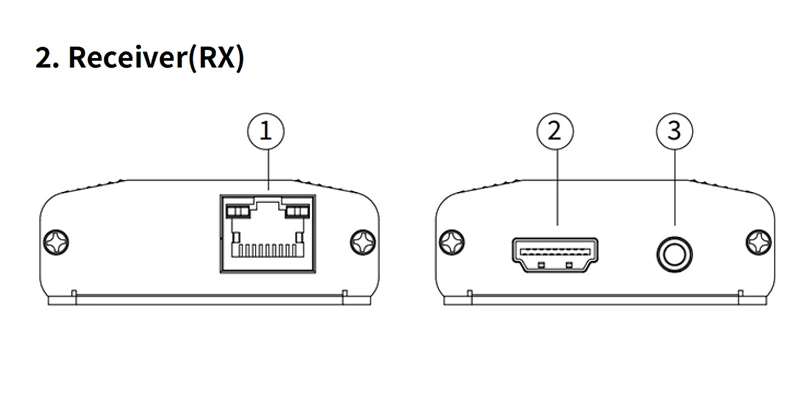

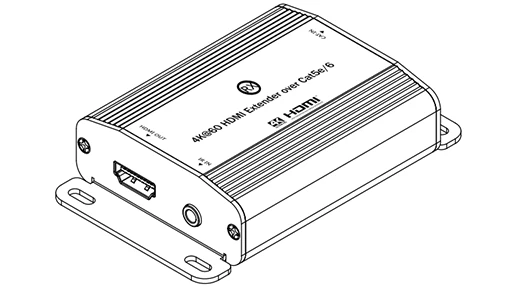

Penerima(RX)

①Port input RJ45: Menyambungkan unit utama pemancar (TX) dan penerima (RX) dengan kabel rangkaian.

②Port HDMlinput: Menggunakan kabel HDMl untuk menyambungkan peranti paparan dengan unit utama penerima (RX).

③Soket kord sambungan penerima inframerah: Palamkan kord sambungan penerima inframerah yang disertakan dan menggunakan alat kawalan jauh dalam julat penerima inframerah.

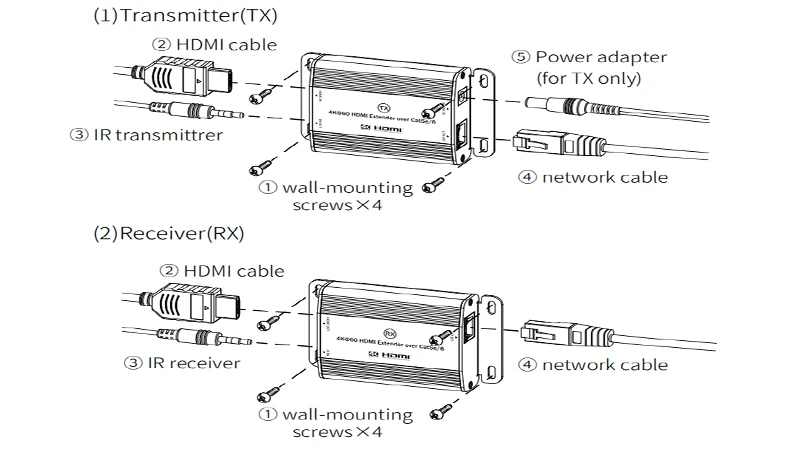

Pemasangan dan Sambungan

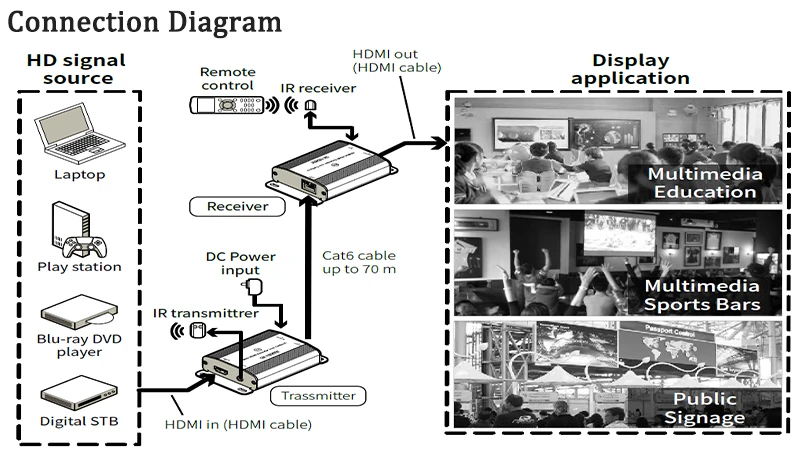

Arahan sambungan:

①Gunakan kabel HDMl untuk menyambungkan peranti sumber isyarat kepada pemancar. ter (TX), dan peranti paparan ke unit utama penerima (RX).

②Gunakan kabel rangkaian standard dengan CAT5e/6(UTP/STP) yang tidak terlindung atau terlindung dan pendawaian selari untuk menyambungkan unit utama pemancar (TX) ke unit utama penerima (RX).

③Sambungkan kord kuasa untuk memulakan dan beroperasi secara automatik

Arahan kawalan jauh inframerah:

①Sambungkan kabel sambungan pemancar inframerah ke bicu lR OUT pada pemancar (TX) dan kabel sambungan penerima inframerah ke lR INiack pada penerima (RX).

②Kepala pemancar inframerah kabel sambungan hendaklah diletakkan sedekat mungkin dengan tetingkap penerima inframerah peranti sumber isyarat.

③Gunakan alat kawalan jauh inframerah peranti sumber isyarat untuk menghalakan kepala penerima inframerah yang telah disambungkan dengan betul kepada penerima (RX) untuk memilih saluran dari jauh dan mengawal trek main balik

S: Paparan skrin TV tidak normal, berkelip-kelip dan bunyi
tergagap-gagap.

A: (1) Periksa sama ada kabel rangkaian dibetulkan dengan betul dan panjangnya dalam julat yang dibenarkan.

(2) Matikan kuasa dan pada hujung TX.

S: Lampu oren pada penyambung RJ45 hujung RX pada penerima tidak menyala.

A: (1) Periksa sama ada kabel rangkaian ialah kabel rangkaian standard dengan sambungan selari pada kedua-dua hujungnya.

(2)Periksa sama ada input isyarat HDMl pada hujung TX adalah normal.

(3) Matikan kuasa dan pada hujung TX.

S: Lampu oren pada penyambung RJ45 hujung RX pada penerima berkelip, tetapi tiada output imej.

A: (1) Semak sama ada paparan menyokong mod isyarat HDMl semasa.

(2)Periksa sama ada kabel HDMl dan paparan dibetulkan dengan betul.

(3)Cuba cabut dan palamkan kabel rangkaian sekali lagi, atau matikan dan pada hujung TX.
