Penerangan

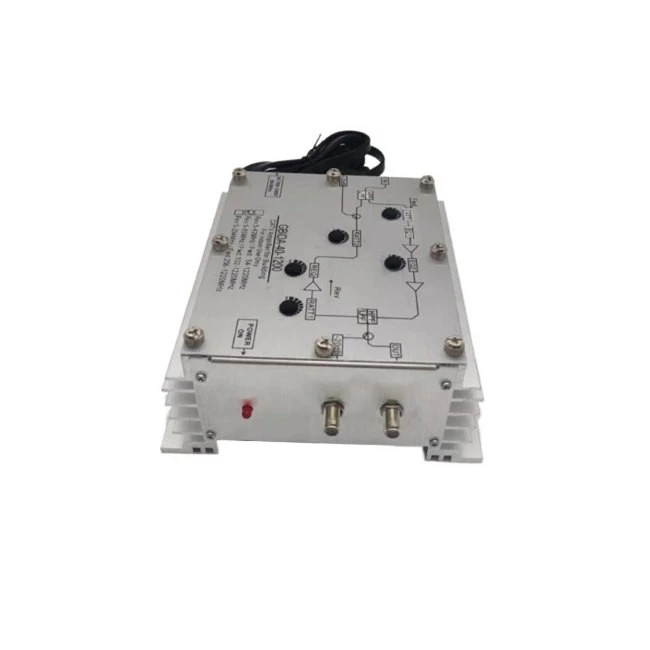

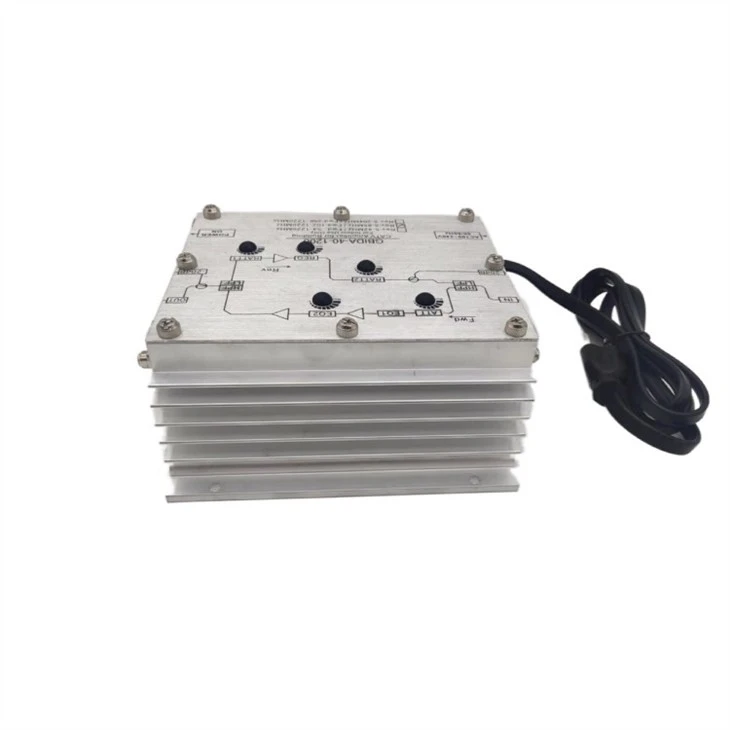

Penguat 1.2G GME ialah kos-rendah,-tinggi, penguat saiz Kompak. Ia mempunyai lebar jalur lebar dan keupayaan keluaran tahap tinggi / cerun tinggi yang memberikan prestasi yang boleh dipercayai yang menyokong frekuensi DOCSIS 3.1 kepada 1.22GHz. Reka bentuk unik menawarkan konfigurasi untuk keperluan jalur lebar huluan 42 atau 85 atau 204MHz.

Aplikasi penguat untuk pemasangan rangkaian HFC lanjutan dalaman di bangunan pangsapuri, hotel, sekolah, hospital ..., mempunyai keperluan penguatan RF yang tinggi. Direka bentuk dengan gain tinggi penguat ini boleh dipasang terus ke dinding dengan sifat pelesapan haba yang meningkat dan penggunaan kuasa yang rendah.

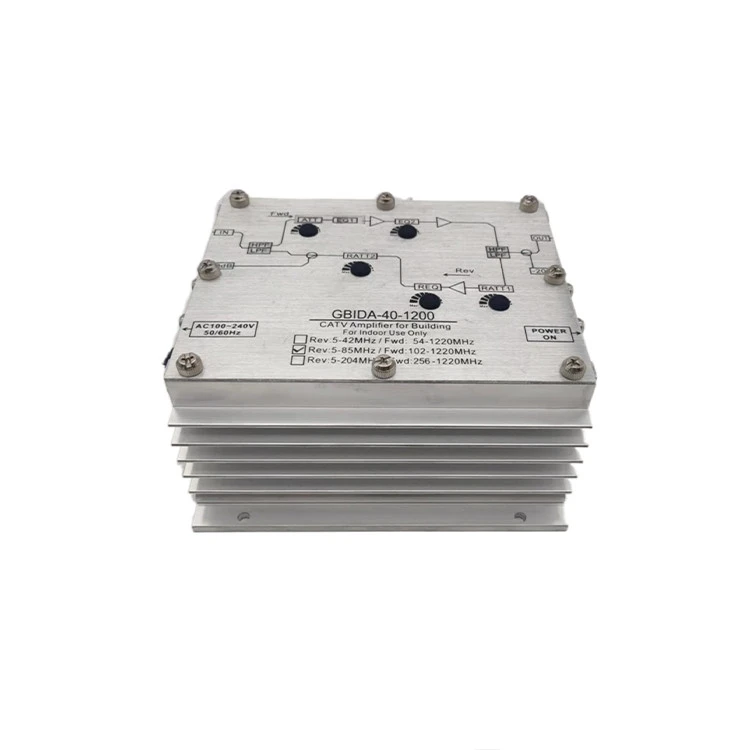

Penguat Untuk Bangunan CATV ini menggunakan versi teknologi Tarik Tekan GaAs 1.22GHz terkini yang memberikan prestasi herotan yang unggul dan angka hingar yang rendah.

Kawalan mesra juruteknik menampilkan pengecil dan penyama berubah-ubah yang memudahkan fleksibiliti yang lebih besar apabila melaraskan penguat. Bekalan kuasa dalaman menerima voltan input daripada 100-240V pada frekuensi 50 atau 60Hz tanpa pelarasan.

Keuntungan hadapan 38dB, keuntungan songsang 27dB.
Mendayakan lebar jalur ke hadapan yang tinggi sehingga 1220 MHz
Pilihan penapis dipleks 42/54, 85/102, 204/256MHz tersedia.

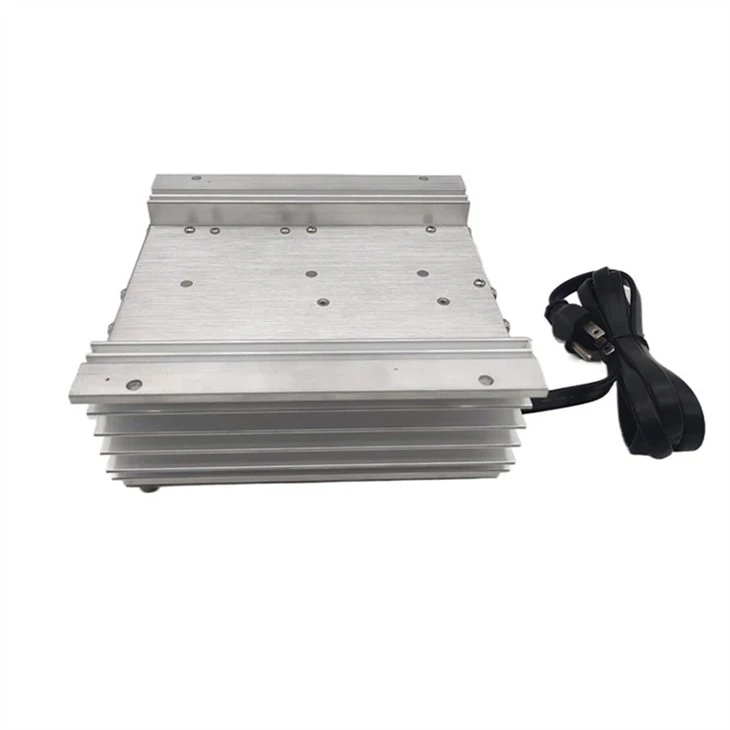

Casis Aluminium Membekalkan Pelesapan Haba Cemerlang.

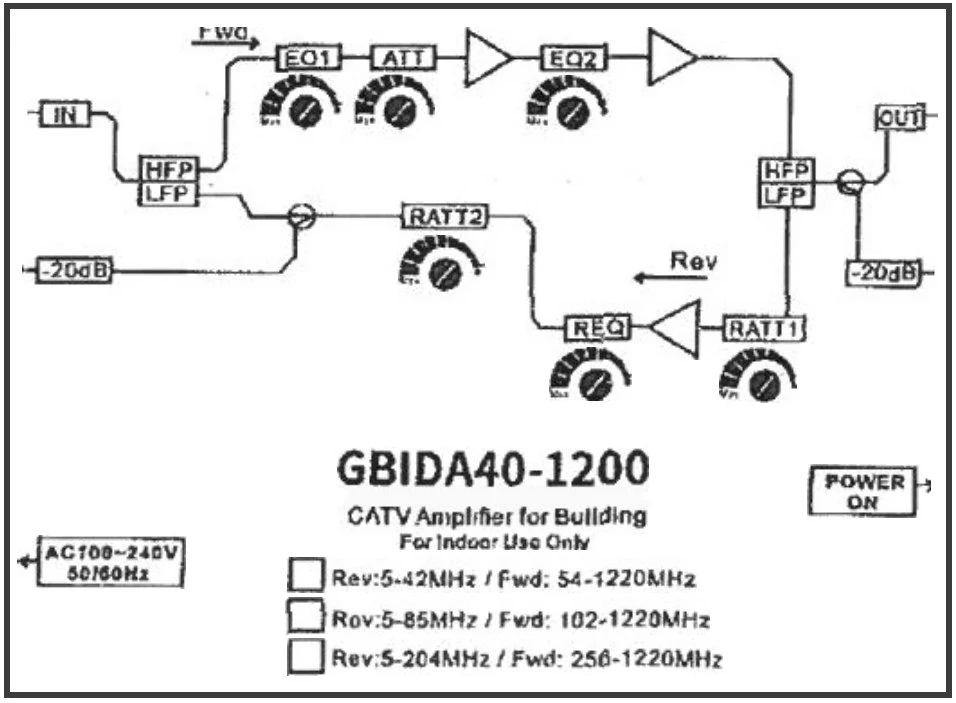

Atenuator dan penyama boleh ubah.
-20dB mata ujian inputVoutput luaran.
Lonjakan dilindungi sehingga 6kV/3kA pada port IN/OUT.
Kuasa pensuisan dalaman 100-240VAC.

Spesifikasi

Tempat Asal: Guangdong, China
Nombor Model: GDAMP-044 (GBIDA-40-1200-85)
Parameter	ke hadapan	terbalik	Unit	Nota
jalur lebar	54/102/256-1220	5-42/85/204	MHz
Keuntungan	38	27	dB
Kerataan	±1	±0.75	dB
Pulangan kerugian	-14	-16	dB
Titik ujian RF	-20±1	-20±1	dB	masuk/keluar
Julat kawalan penyamaan	0-18	0-18	dB
Julat kawalan atennuator	0-20	0-20	dB
Tahap keluaran rujukan	48	46	dBmv
CTB	-66		dBc	Tahap output 33/48 dBmv (15dB Tilt 54/1220MHz), 79 saluran NTSC, digital pada -6dB daripada 550MHz sehingga 1.2GHz
CSO	-65		dBc
DTO		-72	dBc
DSO		-60	dBc
Modulasi hum	-65	-72	dBc
Rajah Bunyi	6	6	dB
Kelewatan kumpulan	Kurang daripada atau sama dengan 35 (span 3.58MHz)	Kurang daripada atau sama dengan 35 (span 3.58MHz)	nsec
Lonjakan Menahan	6KV, 3KA			Port masuk/keluar
Penyesuai kuasa	Input 100-240 50-60Hz	Output 24 Vdc 1A
